基于微纳光纤非对称模场的全光光热偏振调制器及系统【中国发明】

一、专利名称及专利号

名称：《基于微纳光纤非对称模场的全光光热偏振调制器及系统》

专利号：ZL202210938142.7

二、应用领域

  本申请涉及光相位调制技术领域，尤其涉及的是基于微纳光纤非对称模场的全光光热偏振调制器及系统。

三、专利说明

1、摘要：

本申请公开了一种基于微纳光纤非对称模场的全光光热偏振调制器及系统，包括光纤气室，其用于接收信号光、以及泵浦光；光纤气室包括密封内腔，以及位于密封内腔中的微纳光纤，微纳光纤的外部填充有光吸收性气体；微纳光纤具有基模模场，其倏逝场在微纳光纤横截面上沿第一角度方向上的光强大于沿第二角度方向上的光强；通过光吸收性气体吸收泵浦光所产生的光热效应而使第一角度方向和第二角度方向的光吸收性气体具有温度差，以形成双折射效应，且快轴和慢轴分别对应第一角度方向和第二角度方向；信号光通过快轴和慢轴之间的相位差的调整而改变线偏振角度。解决了现有技术中晶体主轴方向固定而导致难以实现对任意偏振态的入射光进行偏振调制的问题。

2、背景：

光偏振调制器是光纤通信及光纤传感领域的重要器件，传统偏振调制器多基于晶体材料的电光效应的原理制造。在信号光进入晶体前，或是需要先经过一个与晶体的两个偏振主轴成45°的起偏器，或是需要先通过一个偏振控制器，将信号光调节为偏振角为45°的线偏光。晶体的快轴和慢轴之间的相位差由加在晶体上的电压控制。然而，因为所选定的晶体主轴方向固定，只能对于主轴方向所对应的偏振态的信号光进行偏振调制，而难以实现对任意偏振态的入射光进行偏振调制，对信号光的偏振调制具有局限性。

四、相关文件下载

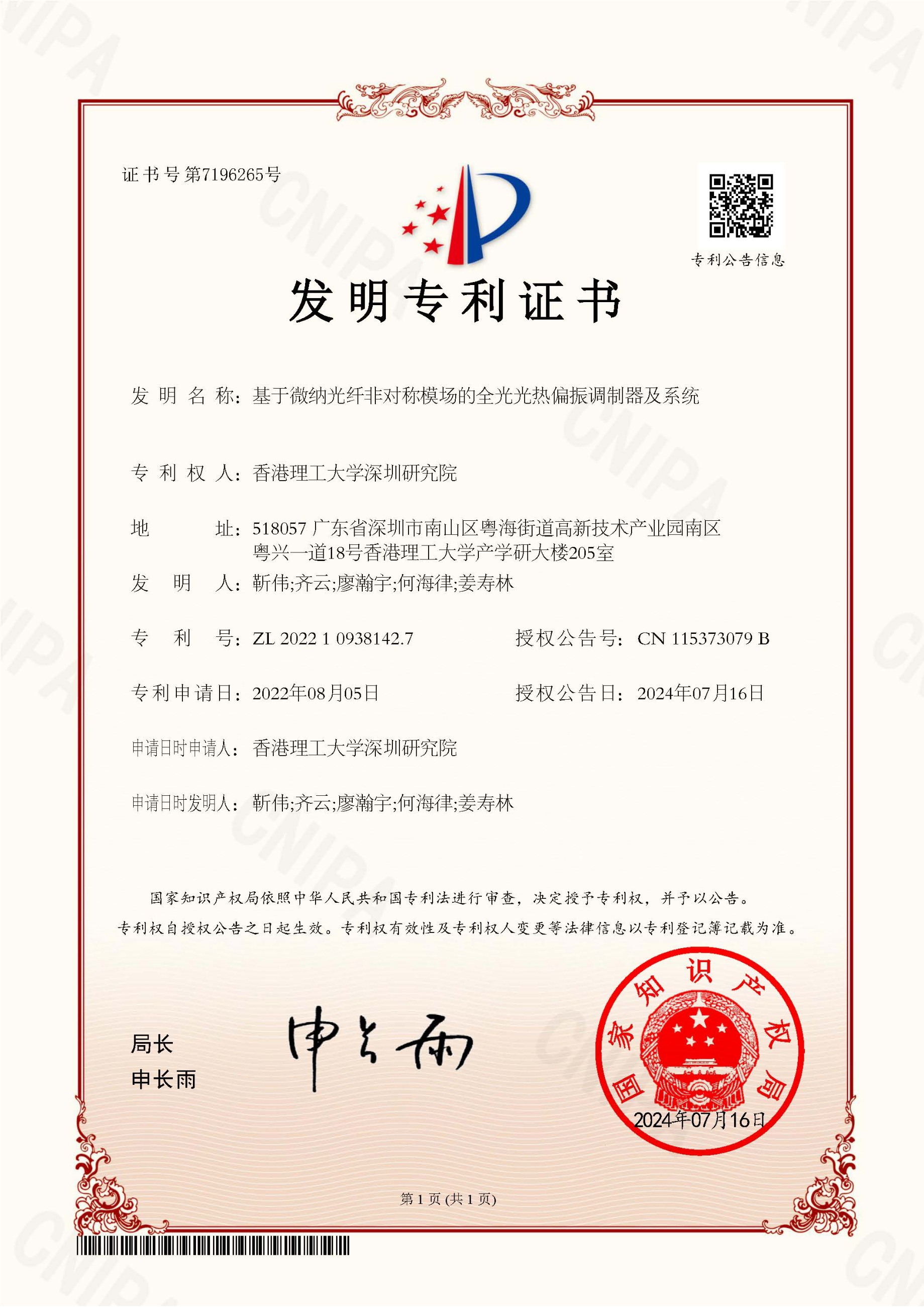

专利证书：29-2022109381427-发明专利证书.pdf

专利详情：29-2022109381427专利详情.pdf
