全光调Q开关、全光调Q激光器及其脉冲激光输出方法【中国发明】
一、专利名称及专利号
名称：《全光调Q开关、全光调Q激光器及其脉冲激光输出方法》
专利号：ZL202211122749.4
二、应用领域
本发明涉及激光器件技术领域，尤其涉及的是一种全光调Q开关、全光调Q激光器及其脉冲激光输出方法。
三、专利说明
1、摘要：
本发明公开了一种全光调Q开关、全光调Q激光器及其脉冲激光输出方法，全光调Q开关包括：用于产生重频且功率波形可调的控制光的控制光源；用于将接入的腔内激光传输至合波器及第二反射镜以及将干涉后的调制光与腔内激光输出至谐振腔的耦合器；用于将接入的腔内激光与控制光合束后输出至气体填充空芯光纤的合波器；用于在控制光的调控下对合束光进行调制得到调制光并传输至第一反射镜的气体填充空芯光纤；用于将经干涉后的调制光从气体填充空芯光纤与合波器反射至耦合器的第一反射镜；用于将干涉后的腔内激光反射至耦合器的第二反射镜。本发明实现了腔内激光光路的全光纤化，具有工作波段宽、耐受功率高、结构紧凑、插入损耗低的优点。
2、背景：
在调Q脉冲激光器在材料加工、激光雷达测距、激光诱导击穿光谱学、医疗等领域具有重要作用。调Q脉冲激光器的基本原理是对激光谐振腔内的损耗进行调制，当Q开关关闭、腔内损耗高时，无法达到激光振荡阈值，在泵浦源激励下上能级的粒子数逐渐累积，此时打开Q开关，腔内损耗降低，上能级的反转粒子数远远高于激光振荡阈值，迅速通过受激辐射跃迁至下能级，储存的能量以短脉冲形式释放，从而获得高峰值功率的短脉冲激光输出。
主动调Q光纤激光器以其重频可调、结构紧凑、易操作维护、输出稳定等优势，已在工业打标等场景获得广泛应用。目前调Q开关主要采用尾纤输出型的电光、声光调制器，这类电调制器件具有以下缺陷：紧凑性、插入损耗与全光纤器件相比较差；电光、声光晶体耐受功率相对较低，限制了激光器峰值功率的提高；工作波段较窄。
四、相关文件下载

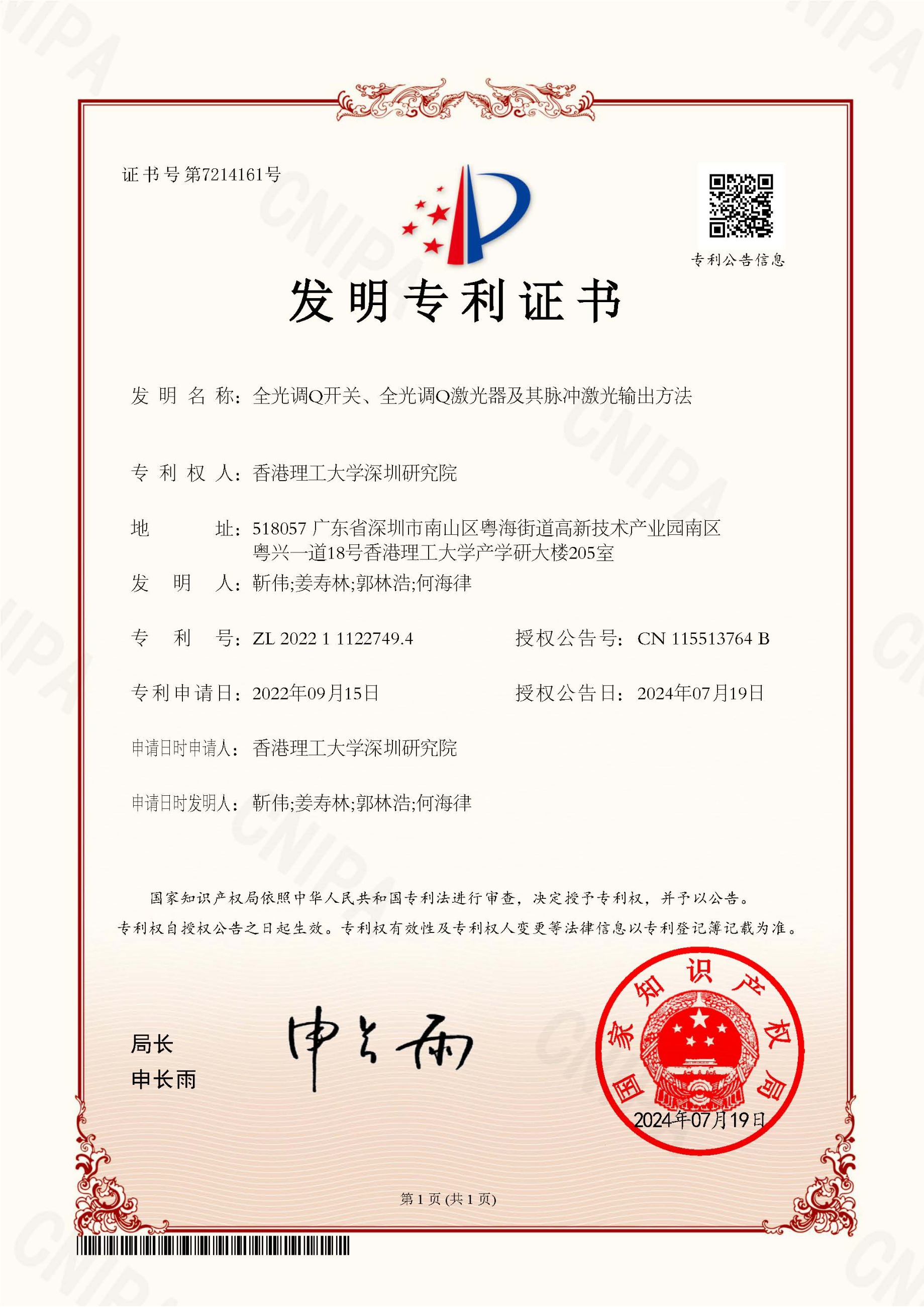

31-2022111227494-发明专利证书.pdf
