基于微纳光纤中气体光热效应的全光相位调制系统【中国发明】

一、专利名称及专利号

名称：《基于微纳光纤中气体光热效应的全光相位调制系统》

专利号：ZL202210490738.5

二、应用领域

  本发明涉及光相位调制技术领域，尤其涉及的是基于微纳光纤中气体光热效应的全光相位调制系统。

三、专利说明

1、摘要：

本发明公开基于微纳光纤中气体光热效应的全光相位调制系统，包括用于产生信号光的信号光源，连接信号光源的第一耦合器，并将信号光从第一输出端和第二输出端分别输出的第一耦合器；相位调制器包括泵浦光源以及光纤气室，泵浦光源用于发出控制光；光纤气室包括密封内腔，以及位于密封内腔中的微纳光纤，微纳光纤的外部填充有吸收性气体，微纳光纤接收控制光与信号光，并通过控制光改变吸收性气体的温度和折射率以引起信号光的相位变化；输入端连接第二输出端的匹配臂组件；第一输入端连接相位调制器的第二耦合器，第二输入端连接匹配臂组件的输出端；探测组件，连接第二耦合器的输出端。具有散射损耗小、产热均匀以及制备过程简单的优点。

2、背景：

光相位调制器是光纤通信及传感领域的重要器件，传统光相位调制器多基于晶体材料的电光效应的原理制造。石英光纤与晶体材料间的异质特点，使得传统光相位调制器的插入损耗大、集成度低、封装体积大、工艺复杂。

现有的相位调制器通常采用的固态热敏材料，如石墨烯、过渡金属硫族化物和黑磷等，具有散射损耗大、光损伤阈值低和制备工艺复杂的缺点。

四、相关文件下载

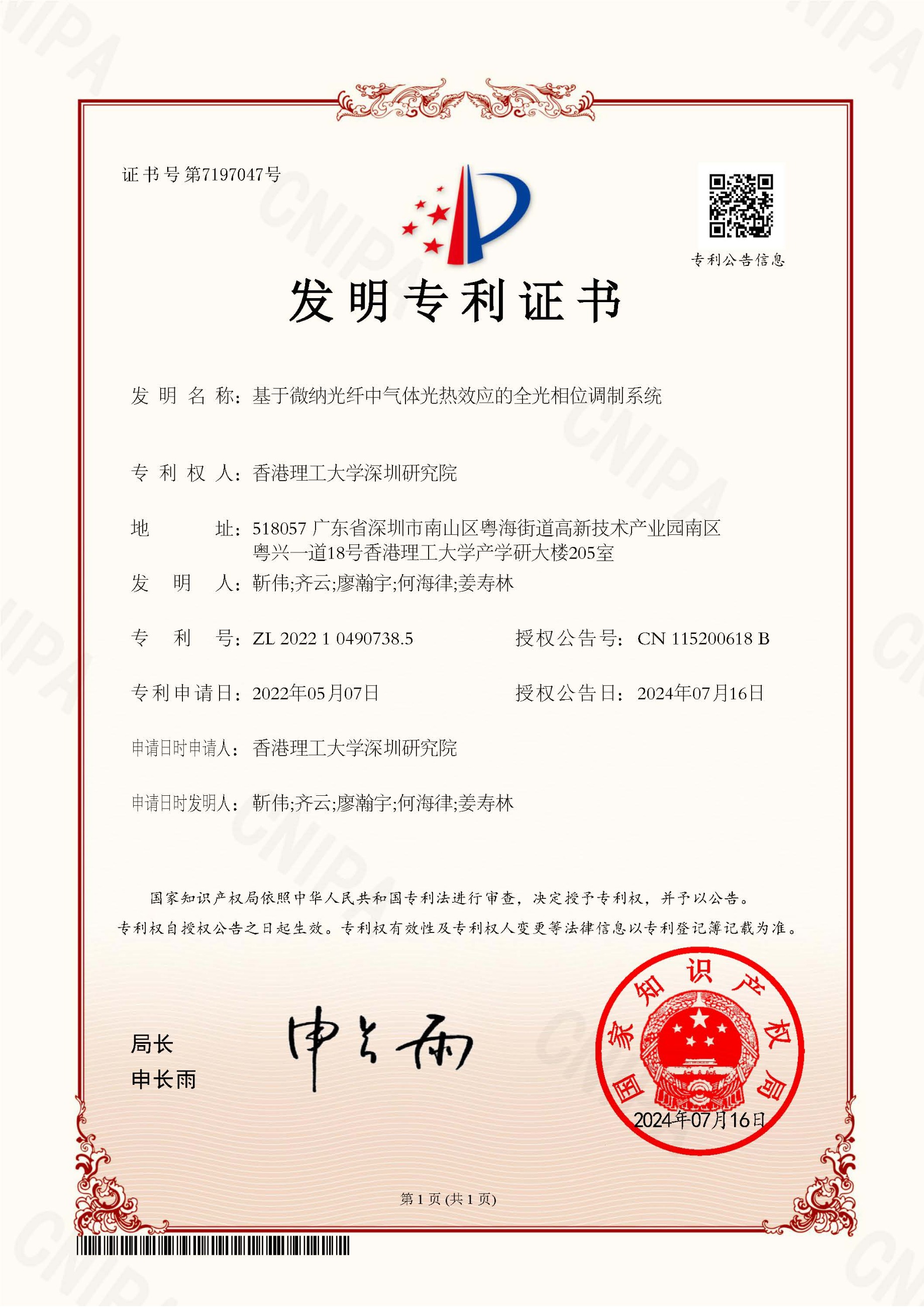

专利证书：28-2022104907385-发明专利证书.pdf

专利详情：28-2022104907385专利详情.pdf
