一种三维超声成像方法及装置【中国发明】

一、专利名称及专利号

名称：《一种三维超声成像方法及装置》

专利号：ZL  201710659911 .9

二、应用领域

本发明属于超声成像技术领域，尤其涉及一种三维超声成像方法及装置。

三、专利说明

1、摘要：

本发明适用于超声成像技术领域，提供了一种三维超声成像方法及装置，包括：将第一方向的压电阵元分组后采用线性方式扫描成像；对第二方向的压电阵元采用相控阵扫描方式进行扫描成像，其中，所述第一方向与所述第二方向相互正交。通过上述方法能够将原有的电信号发送与接收的通道数减少，从而降低换能器激励与信号数据采集的难度，同时降低成本。

2、背景：

随着超声波成像技术的不断发展，超声波成像系统在医疗诊断中的应用也越来越多，人们最常见的为B超。实时三维超声成像技术是当今医疗成像诊断重要的手段之一，这项技术能提高扫描帧频及达到高品质的成像要求，与传统的单阵元和一维阵列超声换能器相比，二维阵列相控阵系统是解决实时三维超声成像的有效手段，它能在两个方向上聚焦，检测空间分辨率大大提高。

但是，二维阵列超声换能器的阵元数目庞大，大量的信号采集通道，使脉冲发生器和数据采集的电子系统非常昂贵，并且信号采集通道多，成像采集系统复杂。

四、相关文件下载

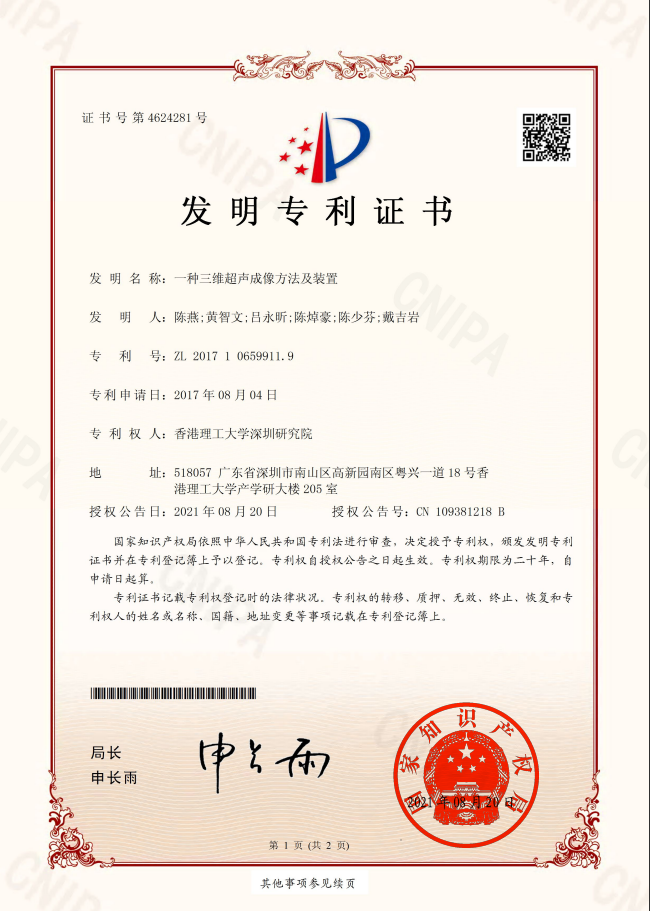

专利证书：/UploadFiles/20220629/2022062909500758758.pdf

专利详情：/UploadFiles/20220629/20220629095135223522.pdf
