一种基于介电电泳电浸润效应的微流芯片【中国发明】

一、专利名称及专利号

名称：《一种基于介电电泳/电浸润效应的微流芯片》

专利号：ZL 201910479720.3

二、应用领域

本发明涉及一种微流芯片，具体涉及一种基于介电电泳/电浸润效应、以M+N微电极形成M×N微电极阵列来进行控制的微流芯片。

三、专利说明

1、摘要：

一种基于介电电泳/电浸润效应的微流芯片，包括从上至下依次层迭的基底层、纵向驱动电极层、介电层、疏水涂层、液滴层、疏水涂层、介电层、横向驱动电极层、基底层；两层疏水涂层由支撑层隔开；所述纵向驱动电极层包含M个纵向驱动电极条，所述横向驱动电极层包含N个横向驱动电极条，所述横向驱动电极条与所述纵向驱动电极条纵横交错，每一个交错点形成一个控制单元，所述微流芯片由M×N个驱动电极阵列来进行控制。本发明微流芯片可以大幅减少使用外接线，以使电极阵列中央部方的电极可以被独立控制的方法，且该方法易于设计和制作。

2、背景：

  微流控芯片是由瑞士的Manz和Widmer在20世纪90年代首次提出。它拥有试剂耗费少﹑样本取样量小﹑分析反应快﹑能量损耗低﹑易于集成和实现高通量分析等多个优点，所以在往后的20年里，科研界投入大量精力对微流控技术进行研究；同时，工业界也进一步对微流控芯片进行改进及生产。同时各式各样的微流控芯片设计，也陆续被申请专利。数字微流控是源于微流控技术的一项新技术。微流控技术中流体只要求其中一维达至微米级，便可称为微流。在微流控技术之下，现在有分为连续微流和数字微流。因为数字微流的可控参数比连续微流多，因此，相比连续微流，数字微流控较迟获得发展。

四、相关文件下载

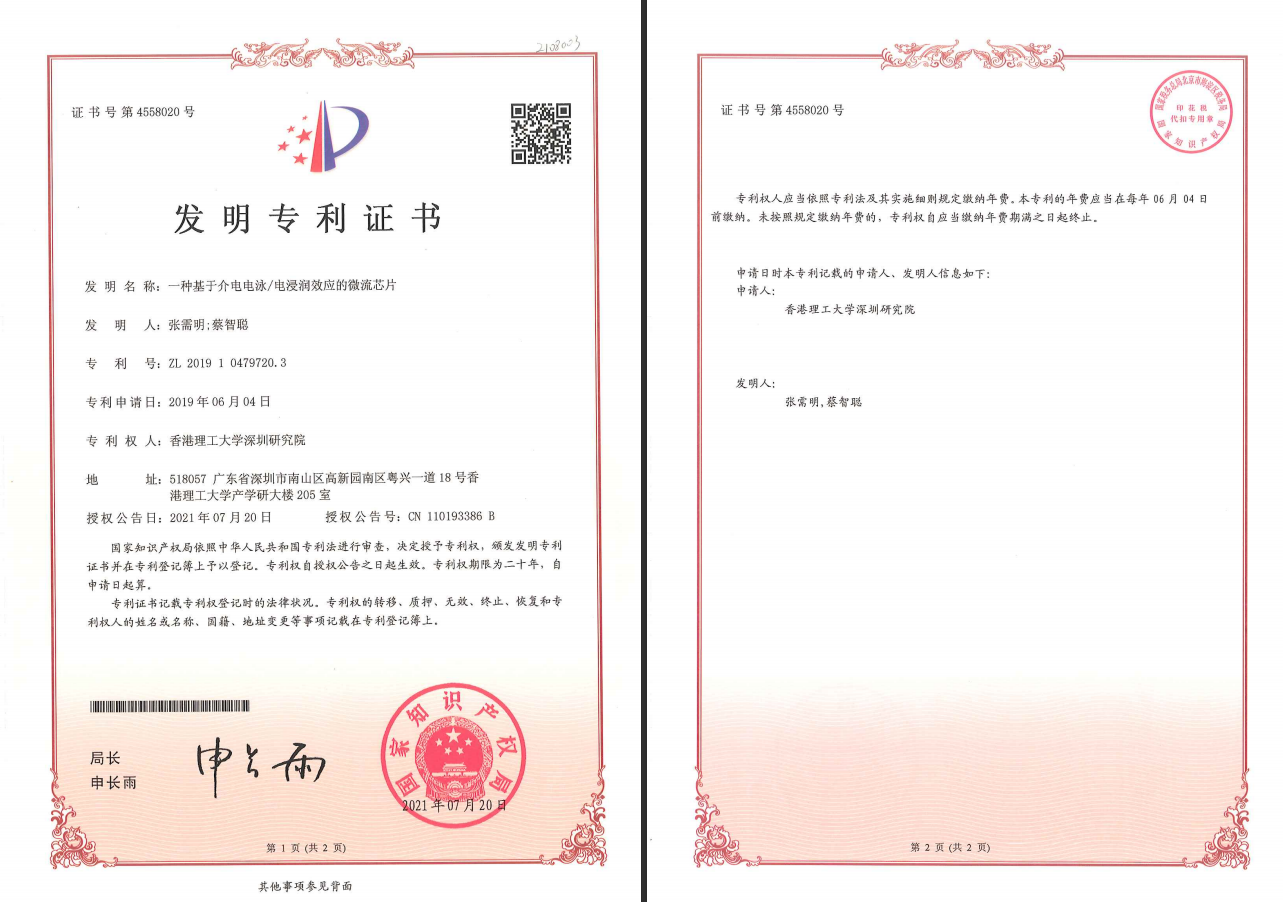

专利证书：/UploadFiles/20220621/20220621095766316631.pdf

专利详情：/UploadFiles/20220621/20220621095722182218.pdf
