一种基于液晶电光波导的光学交叉互连器件【中国发明】

一、专利名称及专利号

名称：《一种基于液晶电光波导的光学交叉互连器件》

专利号：ZL  201710855251 .1

二、应用领域

本发明涉及光开关技术领域，具体为一种基于液晶电光波导的光学交叉互连器件。

三、专利说明

1、摘要：

本发明公开了一种基于液晶电光波导的光学交叉互连器件，包括光学交叉互连器件本体，所述光学交叉互连器件本体由基于液晶电光波导的光开关阵列组成，各个所述光开关通过驱动电压控制液晶电光波导的形成和消失，切换光束传播路径，实现N x N多端口光信号的交换。本发明在保证实现与MEMS器件相当的光学损耗、端口扩展性和切换速度的基础上，具有更小的器件尺寸、低驱动电压和能耗、良好的单片集成，以及更强的鲁棒性等优势，可以实现高性能的多端口光交换，以及良好的单片集成，适用于数据中心的交换应用，从而具有推广应用价值。

2、背景：

近几年，面向移动网络、高清视频、云计算等应用的大数据服务正推动光通讯网络和数据中心的发展。目前，商用的多端口(例如8x  8)光交叉互连器件以MEMS微镜阵列或LCoS为主流。该两种器件皆采用自由空间光传播的方式，对光学对准和环境因素有严苛的要求，且器件体积较大，不适用于单片集成。面向数据中心的交换应用，已有研究提出和验证采用MEMS器件实现光电混合交换的可行性和有效性。

在研究方面，一系列基于平面光波导的光交叉互连器件得到提出，例如基于马赫陈德尔干涉术(MZI)的光开关，基于热光效应的硅基光开关阵列，基于半导体光放大的光开关阵列，基于MEMS可控光波导的光交换器件等等。但是，现有的这些光交叉互连器件仍未能完整地实现光学损耗、端口扩展性、切换速度、尺寸、能耗、单片集成，以及鲁棒性等综合性能的平衡，尚未能在数据中心中得到应用。

四、相关文件下载

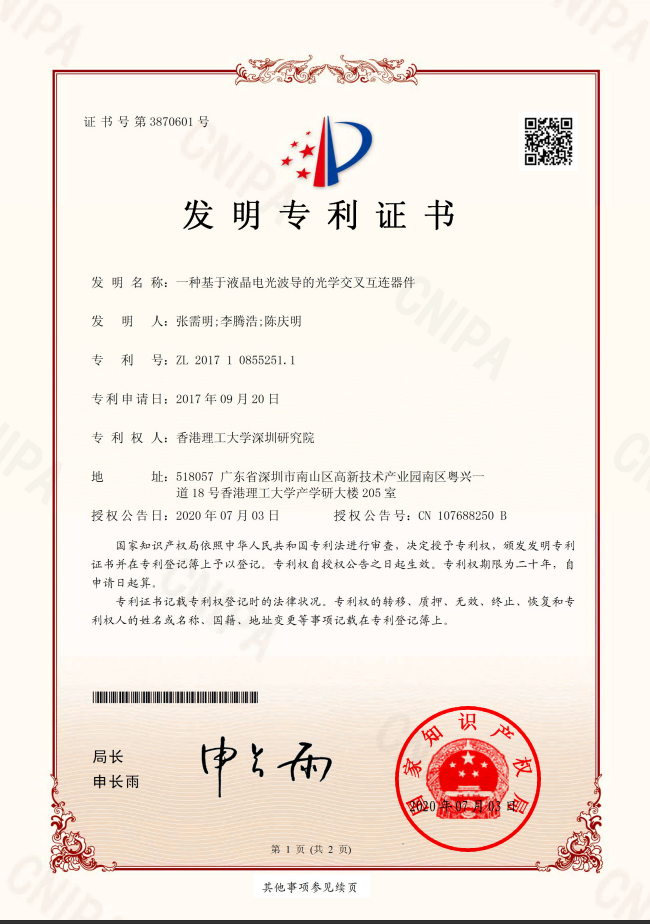

专利证书：/UploadFiles/20220629/20220629094229912991.pdf

专利详情：/UploadFiles/20220629/20220629094248764876.pdf
