一种组合梁以及施工方法【中国发明】
一、专利名称及专利号
名称：《一种组合梁以及施工方法》
专利号：ZL202210133797.7
二、应用领域
本发明涉及土木工程领域，特别涉及一种组合梁以及施工方法。
三、专利说明
1、摘要：
本发明公开了一种组合梁及其施工方法，该组合梁包括以下部件：复材内管，所述复材内管包括沿所述复材内管延伸方向拉挤设置的纤维；复材外管，所述复材外管包括绕管中轴线缠绕设置的纤维；所述复材外管套置在所述复材内管外，所述复材内管与所述复材外管之间形成填充腔，所述填充腔用于填充混凝土；剪力连接件，所述剪力连接件位于所述填充腔内，并连接在所述复材内管上。所述复材内管可相对于复材外管朝所述组合梁的受拉侧偏心设置。本发明具有良好的耐腐蚀性，且能解决现有技术中的复材型材‑混凝土组合梁延性不足，以及由于其中复材型材横向承载力不足而导致的复材型材‑混凝土组合梁整体抗剪性能差的问题。
2、背景：
现有的复材型材‑混凝土组合梁多包括：由工字型或箱型型材和浇筑于其上的受压混凝土层组合而成的组合梁(图1)、以及复材型材管混凝土梁(图2)。然而现有的组合梁多依赖于拉挤型材腹板来提供抗剪承载力。由于一般的拉挤型材中主要含有纵向纤维，其横向承载力主要由其中的树脂和含随机方向短纤维的薄毡所提供，导致整个拉挤型材的横向承载能力不足，往往不能满足梁的抗剪要求。如图2所示，现有技术中的组合梁在受力过程中经常发生拉挤型材腹板60(左右侧面的板)受剪破坏(屈曲或撕裂)以及拉挤型材腹板60和拉挤型材翼缘板61(上下表面的板)连接处的受剪撕裂，上述破坏模式表现为脆性，应尽量避免发生于实际的土木工程结构中。
对于现有的复材型材‑混凝土组合梁而言，由于拉挤型材的横向承载力不足，导致组合梁在受力过程中拉挤型材腹板提早屈曲或撕裂，因此拉挤型材的抗拉性能和混凝土的抗压性能在组合梁中得不到有效发挥，组合梁整体的抗剪性能差，且延性不足。
四、相关文件下载

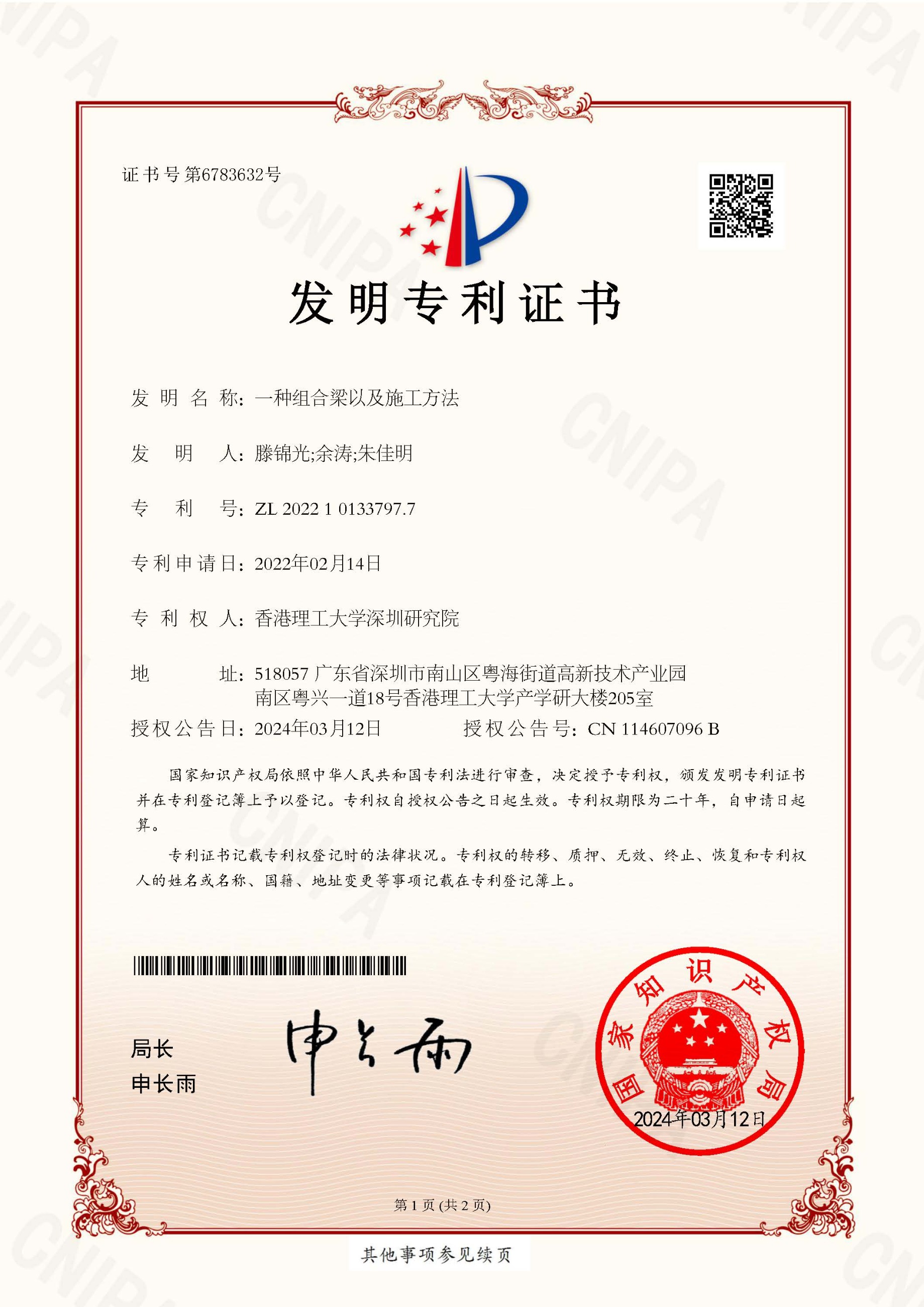

8-2022101337977-发明专利证书.pdf
