一种聚光集热与发电装置【实用新型】

一、专利名称及专利号

名称：《一种聚光集热与发电装置》

专利号：ZL  202122326401 .4

二、应用领域

本实用新型涉及太阳光能利用领域，尤其涉及一种聚光集热与发电装置。

三、专利说明

1、摘要：

本实用新型提供了一种聚光集热与发电装置，包括：聚光集热部，用于聚集太阳光能产热；光伏发电部，设置在所述聚光集热部朝向太阳的一侧；所述光伏发电部用于将光能转化成电能；隔热部，用于设置在所述聚光集热部与所述光伏发电部之间。本实用新型中，光伏发电部设置在聚光集热部朝向太阳的一侧，因此，在高温状态下，光伏发电部不仅能够将太阳光能转化成电能，并且光伏发电部能有效降低聚光集热部朝向太阳的一侧向外辐射热量，可降低聚光集热部的热损。隔热部设置在聚光集热部与光伏发电部之间，可避免聚光集热部聚集的部分光线照射到光伏发电部上，可避免光伏发电部被损坏。

2、背景：

槽式集热系统是聚光集热装置的一种。槽式集热系统是太阳能聚光集热领域中技术最成熟、应用也最广泛的一种高温集热技术。它主要应用于太阳能海水淡化、太阳能制冷、光热发电等领域。槽式聚光集热系统主要由反射镜、真空集热管、跟踪装置和支撑桁架等组成。在光热发电领域，槽式聚光集热系统中的吸热工质的出口温度高达400‑550℃。作为槽式聚光集热系统的核心设备，真空集热管在如此高温下的热损性能对槽式集热系统的综合效率具有重要的影响。

真空集热管主要由内吸热管和外玻璃管组成。为降低真空集热管的对流和导热热损，内吸热管与外玻璃管间被抽为真空。因此真空集热管的主要热损为辐射热损。根据黑体发射功率的传热学定律，物体对外的辐射热量与物体温度的四次方呈正比。因此在400‑550℃的高温下，真空集热管周向会对外辐射大量的热损。真空集热管在高温运行状态下较差的热损性能严重降低了槽式集热系统的集热效率。

由于槽式聚光的特殊结构，真空集热管下半部分接收到的是高倍聚光光线，但上半部分仅接收来自太阳的一倍光线。结合上述真空集热管在较高运行温度下的高热损现象，可以计算得到内吸热管上半部分所吸收的太阳能量远低于其所对外辐射的热损。因此，现有技术存在缺陷，有待改进和发展。

四、相关文件下载

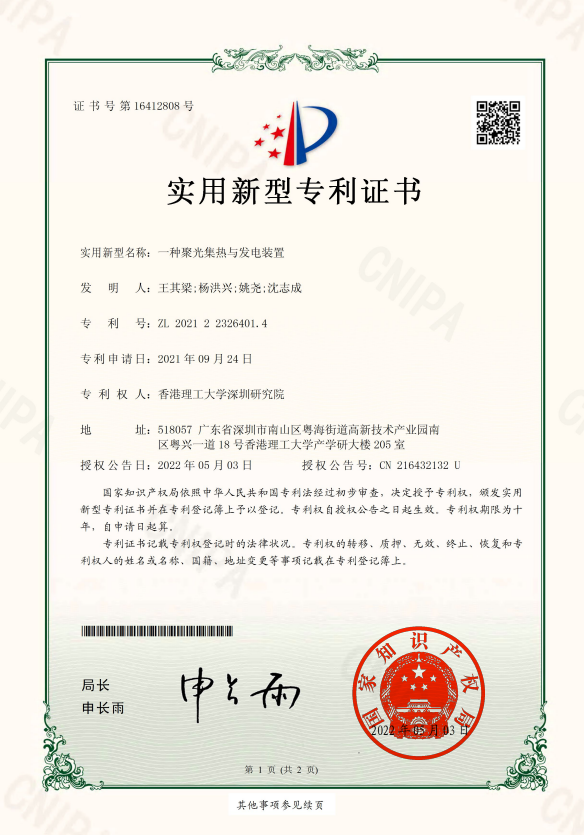

专利证书：/UploadFiles/20220707/20220707160120932093.pdf

专利详情：/UploadFiles/20220707/20220707160122192219.pdf
