一种带风幕屏的塔式吸热器的控制方法【实用新型】

一、专利名称及专利号

名称：《一种带风幕屏的塔式吸热器的控制方法》

专利号：ZL  202122213170.6

二、应用领域

本发明涉及太阳能高温集热及利用领域，尤其涉及的是一种带风幕屏的塔式吸热器的控制方法。

三、专利说明

1、摘要：

本发明公开了一种带风幕屏的塔式吸热器的控制方法，带风幕屏的塔式吸热器包括：吸热装置；上风幕结构，设置在所述吸热装置的上部，并向下出风；下风幕结构，设置在所述吸热装置的下部，并向上出风；其中，所述上风幕结构的出风和所述下风幕结构的出风形成风幕屏；所述控制方法包括：获取所述吸热装置所处环境的风流信息；根据所述风流信息，启动所述上风幕结构和所述下风幕结构以形成风幕屏。由于通过控制上风幕结构和下风幕结构启动形成风幕屏，风幕屏阻挡住外来高流速空气横掠吸热装置的表面，可在吸热装置表面形成低对流环境或者无风环境，大大降低了对流换热，从而大幅降低吸热装置的对流热损失。

2、背景：

太阳能高温集热是当前一种重要的可再生能源热利用方式，主要技术形式包括槽式、塔式、碟式和菲涅尔式聚光集热方式。塔式聚光集热是具有集热温度高(550‑600℃)、运行可靠等优点，广泛应用在高温热发电领域。塔式聚光集热系统主要包括塔式吸热器、聚光镜和跟踪设备等。

现有技术中，塔式吸热器位于聚光镜场中心位置，由于镜场庞大，吸热器一般位于100米甚至数百米高度以接收镜场反射的聚光光线。由于高空风速较高(＞10m/s)，当风横掠塔式吸热器时，塔式吸热器与空气间对流换热系数较高，增强了塔式吸热器与环境间的对流换热，从而导致了塔式吸热器的极大对流热损失。研究表明，风速每增加3m/s，塔式吸热器的集热效率由于大量的对流热损失会下降约2.1％。当前塔式吸热器吸热管组件中的运行工质一般为冷凝点为220℃左右的熔盐(硝酸钾与硝酸钠的混合物)，因此为防止工质在夜间发生冷凝，通常情况下熔盐工质在夜间会采用电加热方法保持220℃以上温度，并缓慢在塔式吸热器中流动。因此夜间的塔式吸热器与环境的对流热损失同样影响着塔式吸热器的维护和耗能成本。

因此，现有技术还有待于改进和发展。

四、相关文件下载

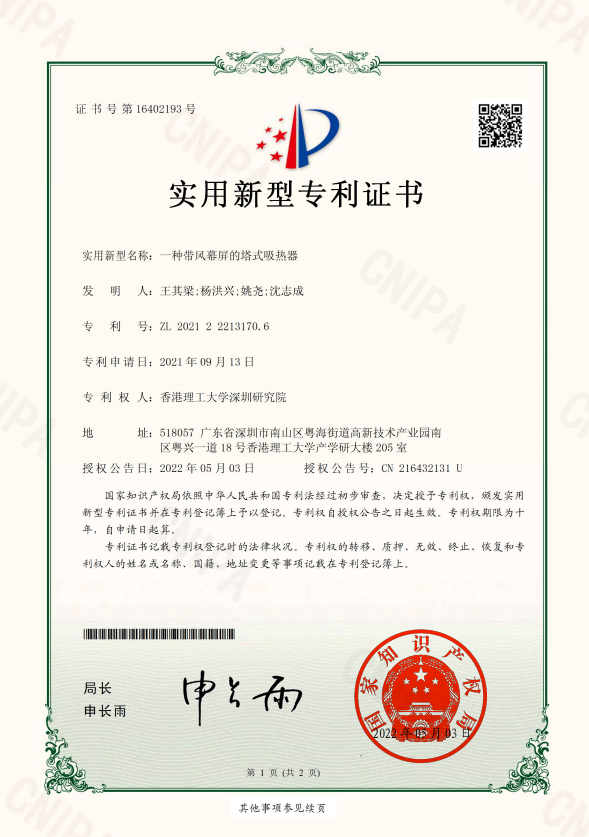

专利证书：/UploadFiles/20220707/20220707160455315531.pdf

专利详情：/UploadFiles/20220707/2022070716040202202.pdf
