一种基于微纳光纤中气体光热效应的全光相位调制器【中国实用新型】

一、专利名称及专利号

名称：《一种基于微纳光纤中气体光热效应的全光相位调制器》

专利号：ZL202221087782.3

二、应用领域

本实用新型涉及光相位调制技术领域，尤其涉及的是一种基于微纳光纤中气体光热效应的全光相位调制器。

三、专利说明

1、摘要：

本实用新型公开了一种基于微纳光纤中气体光热效应的全光相位调制器，包括泵浦光源，泵浦光源用于发出控制光；波分复用器，波分复用器的第一进光端设置在泵浦光源的出光端并用于输入控制光，且第二进光端用于输入信号光；光纤气室，光纤气室连接在波分复用器的公共端，光纤气室包括密封内腔，以及位于密封内腔中的微纳光纤，微纳光纤的外部填充有吸收性气体，并通过控制光改变吸收性气体的温度和折射率以引起信号光的相位变化；光纤布拉格光栅，光纤布拉格光栅设置在光纤气室的出光端，并用于输出信号光而反射控制光。具有散射损耗小、光吸收温和、产热均匀以及制备过程简单的优点。

2、背景：

光相位调制器是光纤通信及传感领域的重要器件，传统光相位调制器多基于晶体材料的电光效应的原理制造。石英光纤与晶体材料间的异质特点，使得传统光相位调制器的插入损耗大、集成度低、封装体积大、工艺复杂。现有的相位调制器通常采用的固态热敏材料，如石墨烯、过渡金属硫族化物和黑磷等，具有散射损耗大、光损伤阈值低和制备工艺复杂的缺点。

四、相关文件下载

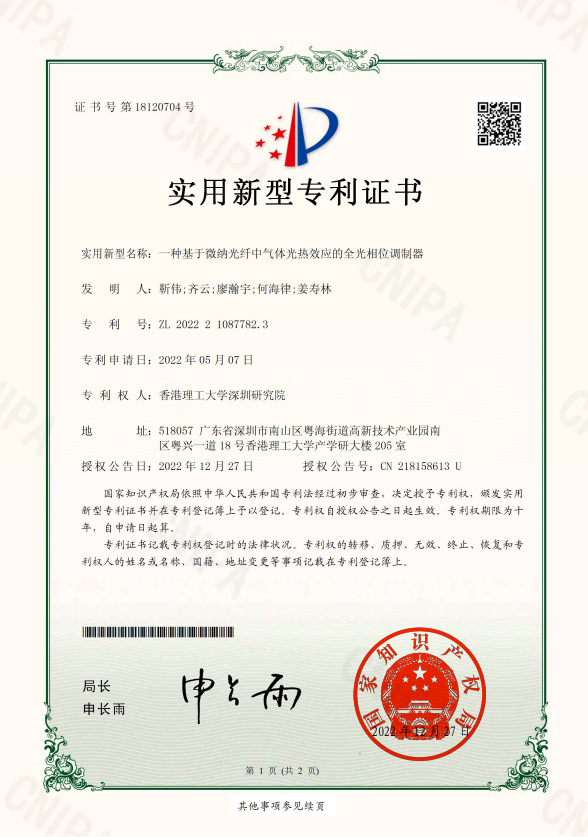

专利证书：/UploadFiles/20230403/20230403110970787078.pdf

专利详情：/UploadFiles/20230403/20230403110986638663.pdf
