履带车辆悬架隔振装置【实用新型】

一、专利名称及专利号

名称：《履带车辆悬架隔振装置》

专利号：ZL 201721666585 .6

二、应用领域

本实用新型属于履带车辆悬架隔振装置技术领域，更具体地说，是涉及一种履带车辆悬架隔振装置。

三、专利说明

1、摘要：

本实用新型提供了一种履带车辆悬架隔振装置，包括用于与履带车辆的车身支架连接固定的连接机构、用于提供刚度与阻尼的水平弹性件，以及用于调节所述刚度与阻尼大小的连杆机构，所述连杆机构连接在所述履带车辆的履带轮和所述连接机构之间，所述水平弹性件设于所述连杆机构上。本实用新型提供的履带车辆悬架隔振装置具有可调节的刚度与阻尼大小，可以在不同的路面下使用，适用范围广，且本实用新型通过连杆机构与水平弹性件的配合实现整体刚度与阻尼特性的调节，相对于现有技术中仅通过设置弹性件来连接履带轮与车身支架来说，本实用新型具有更好的承载能力和稳定性，隔振效果得到明显改进。

2、背景：

行进装置，例如履带车辆的悬架的刚度阻尼系统的作用主要是形成良好的隔振环境。好的隔振装置不但能给车辆上的乘客和驾驶员带来更好的乘坐环境，也能应用在其对仪器进行隔离振动的保护。隔振系统从结构特性来看，可以分为线性隔振系统和非线性隔振系统。由于主动控制元件的结构和控制方法的设计费时费力，其成本远远大于被动隔振装置，且一般来说，由于主动控制元件需要控制器、作动器，所以其重量要大于被动元件，因此被动隔振装置广泛应用在各领域中。目前，在被动隔振领域，有效性和稳定性是设计和应用隔振系统时存在的两大问题。其中，隔振频带和隔振效率是衡量隔振效果的两个指标，而对于具有非线性特性的振动系统来说，通常在设计的过程中就要保证结构具有足够的稳定性。因此，基于对于能够使用在不同环境和领域的隔振系统的需现有技术中的履带车辆的悬架隔振装置主要是通过弹性零部件将车轮与车身支架连接在一起，通过弹性部件对振动能量的吸收或耗散实现振动的消减或隔离效果，起到对人员、结构或部件的防护作用，然而其被动元件(例如，弹簧刚度，阻尼系数)的参数一旦确定，隔振装置的有效隔振范围和承载能力也相应地确定，如果需要改进隔振效果，那么更换弹簧元件或阻尼装置会带来麻烦和经济上的浪费，且现有技术中的履带车辆的悬架隔振装置一般只能应用于某种特性的环境下，适用范围较窄。

四、相关文件下载

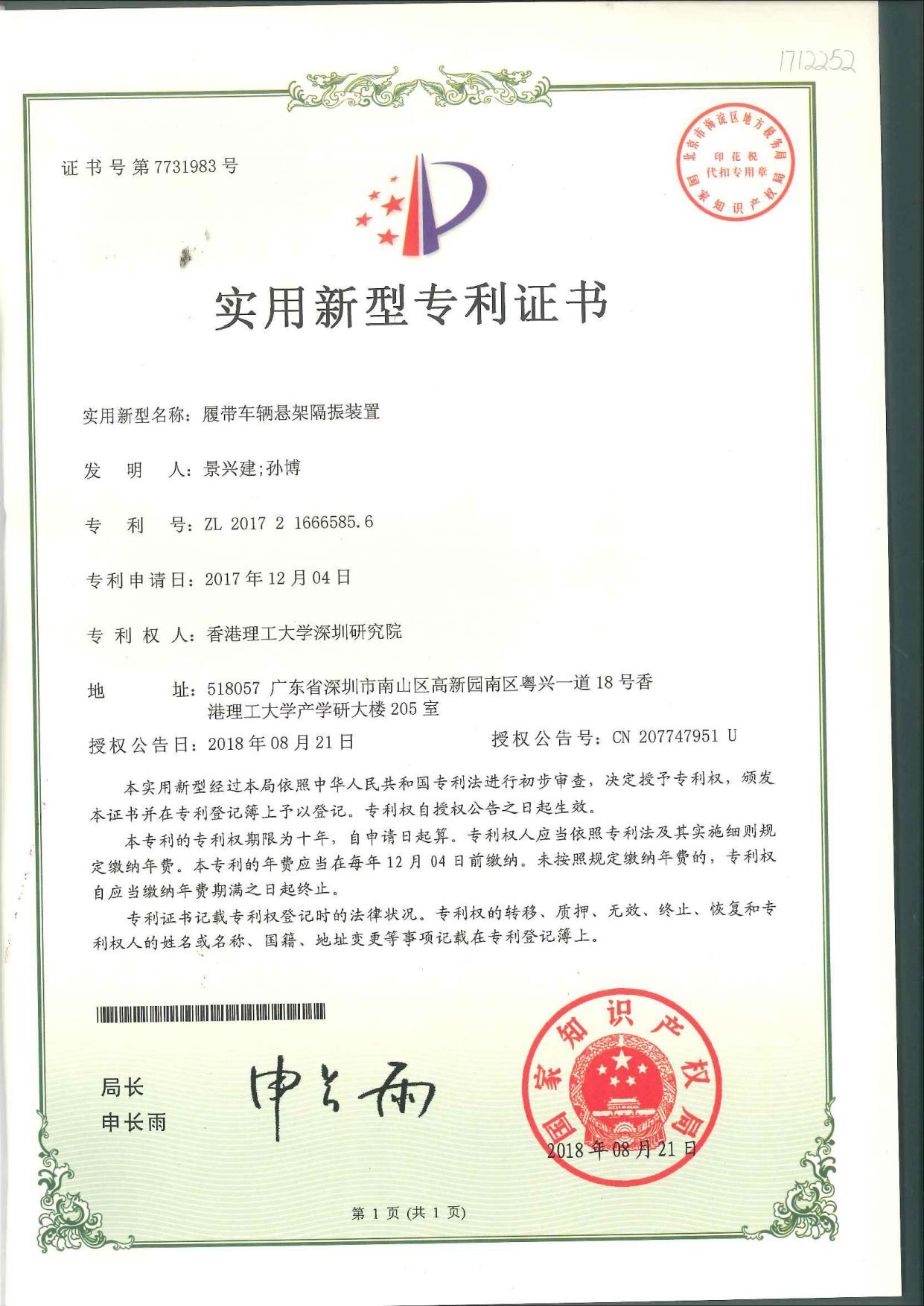

专利证书：/UploadFiles/20231109/20231109085611521152.pdf

专利详情：/UploadFiles/20220623/20220623094037873787.pdf
