隔振装置【实用新型】

一、专利名称及专利号

名称：《隔振装置》

专利号：ZL 201820232064 .8

二、应用领域

本实用新型属于隔振装置技术领域，更具体地说，是涉及一种隔振装置。

三、专利说明

1、摘要：

本实用新型提供了一种隔振装置，包括用于提供刚度与阻尼的水平刚度阻尼机构、用于调节所述刚度与阻尼大小的连杆机构、用于与隔振对象连接的可实现多个角度扭转隔振效果的上扭转平台、用于与振动源连接的可实现多个角度扭转隔振效果的下扭转平台、所述连杆机构连接在所述上扭转平台与所述下扭转平台之间，所述水平刚度阻尼机构设于所述连杆机构上。本实用新型提供的隔振装置具有可调节的刚度与阻尼大小，且可实现多个角度扭转隔振效果，使得本实用新型的隔振装置的隔振效果得到明显改进，适用范围更广，能够适用于不同的工作情况，具有良好的承载能力和稳定性。

2、背景：

刚度阻尼系统由于能够形成良好的隔振环境而被广泛应用于隔振装置中。性能良好的隔振装置不但能给车辆和飞机上的乘客和驾驶员带来更好的乘坐环境，也能应用在航空、船舶中对仪器进行隔离振动的保护。隔振装置从结构特性来看，可以分为线性隔振装置和非线性隔振装置。由于主动控制元件的结构和控制方法的设计费时费力，其成本远远大于被动隔振装置，且一般来说，由于主动控制元件需要控制器和作动器，所以其重量要大于被动元件，因此被动隔振装置广泛应用在各领域中。目前，在被动隔振领域，有效性和稳定性是设计和应用隔振装置时存在的两大问题。其中，隔振频带和隔振效率是衡量隔振效果的两个指标，而对于具有非线性特性的振动装置来说，通常在设计的过程中就要保证结构具有足够的稳定性。因此，基于对于能够使用在不同环境和领域的隔振装置的需求，需要提出一种具有可调节刚度和阻尼特性的刚度阻尼系统。

随着科技进步，近年来汽车、航天得到迅猛的发展，对于保护人员和零部件来说，经济有效的隔振装置得到了广泛的关注。刚度阻尼系统通过弹性零部件将隔振对象和振动源连接在一起，通过弹性部件对振动能量的吸收或耗散实现振动的消减或隔离效果，起到对人员、结构或部件的防护作用，对于刚度阻尼系统的设计、装配和搭建过程来说，有效性和稳定性是两个关键的指标。被动隔振装置在设计和装配过程中，其机械结构和被动元件的特性相关参数上都具有较多的设计变量，并且在应用于不同环境和背景时，被动元件的参数很难进行调节，一般的被动隔振装置只能应用于某种特性的环境下，一旦被动元件的取值确定(例如，弹簧刚度，阻尼系数)，隔振装置的有效隔振范围和承载能力也相应地确定，如果需要改进隔振效果，那么更换弹簧元件或阻尼装置会带来麻烦和经济上的浪费。

四、相关文件下载

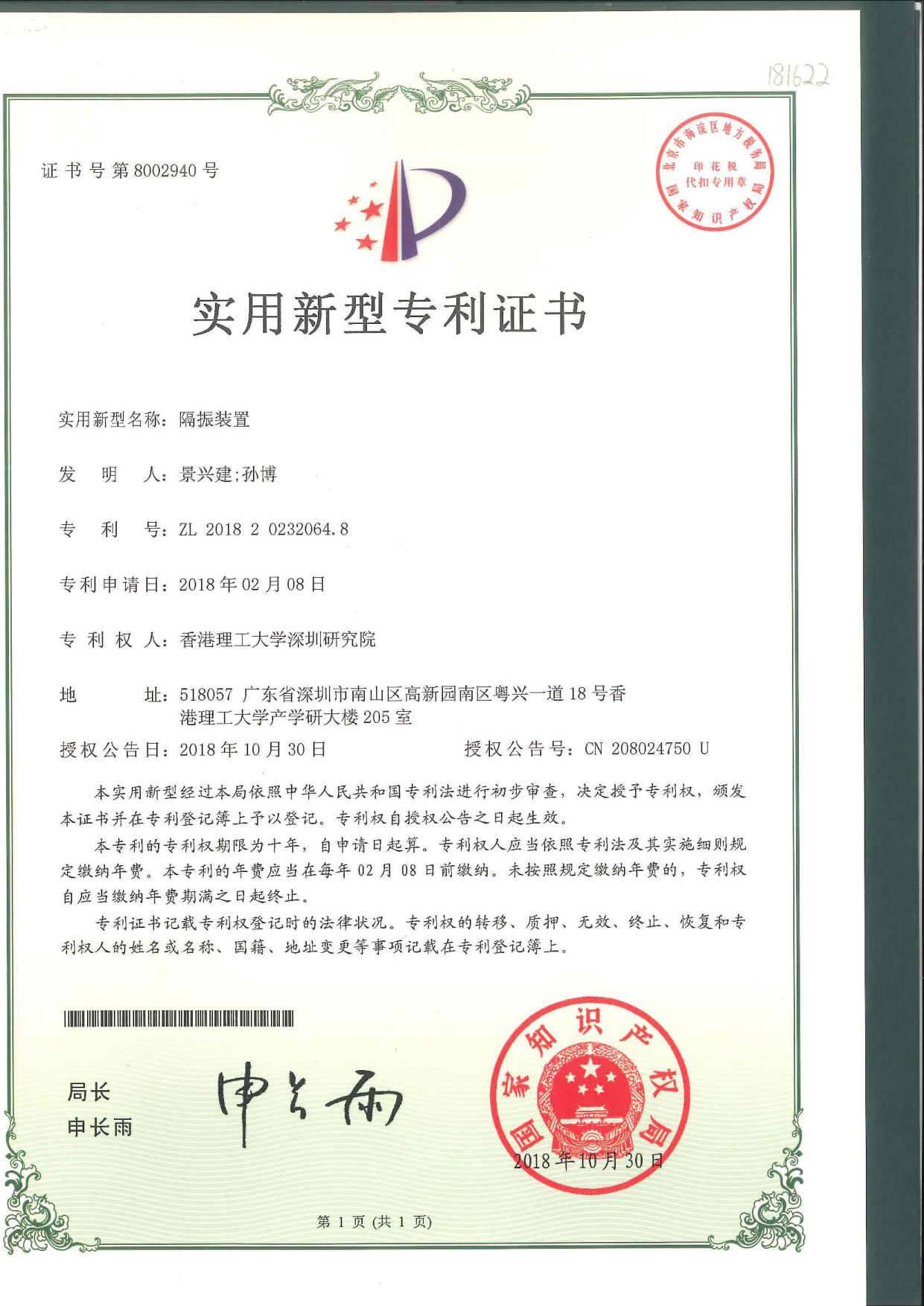

专利证书：/UploadFiles/20231109/20231109085470027002.pdf

专利详情：/UploadFiles/20220623/20220623095176637663.pdf
