一种基于相机磁场干扰的近场通信方法及系统【中国发明】

一、专利名称及专利号

名称：《一种基于相机磁场干扰的近场通信方法及系统》

专利号：ZL202211618404.8

二、应用领域

本发明涉及跨技术通信技术领域，尤其涉及的是一种基于相机磁场干扰的近场通信方法及系统。

三、专利说明

1、摘要：

本发明所提供的一种基于相机磁场干扰的近场通信方法及系统，所述方法包括：当NFC阅读器与终端之间建立近场通信时，所述NFC阅读器发出携带有目标信息的磁场干扰信号；所述终端利用相机进行视频拍摄，在所述磁场干扰信号的干扰下得到磁场干扰视频，所述磁场干扰视频中具有所述目标信息对应的信息比特条纹；所述终端根据所述磁场干扰视频中的信息比特条纹得到所述目标信息。本发明通过利用NFC阅读器产生的可控磁场对相机的视频录制功能进行干扰，得到具有所述目标信息对应的信息比特条纹的磁场干扰视频，进而根据图像中的信息比特条纹得到目标信息，使得终端无需安装NFC模块就可以实现与NFC阅读器之间的通信，降低了成本。

2、背景：

跨技术通信指的是异构无线设备之间的直接通信。近年来，许多手机端的跨技术短距离通信范式被研究者们先后提出。这些系统促进了新型无线通信范式的进一步发展。常见的跨技术通信系统包括振动马达到加速度传感器、扬声器到陀螺仪、中央处理器(CPU) 到磁力计之间的通信等等。但是，所有上述的系统均未真正吸引当前用户，因为它们的可达通信速率较低，最快也仅有几百比特每秒。这是因为此类系统的通信速率往往受限于手机 内置传感器(如陀螺仪、加速度传感器和磁力计等)的低采样率。例如，磁力计传感器的采样率往往只有100赫兹左右。对于以消费者为导向的市场来说，如此低速的通信范式的应用场景是非常有限的，且不具备可拓展性。

因此，对于NFC近场通信，终端（如手机）都需要安装NFC模块才能实现与NFC阅读器之间的通信。但是，目前的很多终端上并不具有NFC模块，进而无法完成终端与NFC阅读器之间的通信。

因此，现有技术存在缺陷，有待改进与发展。

四、相关文件下载

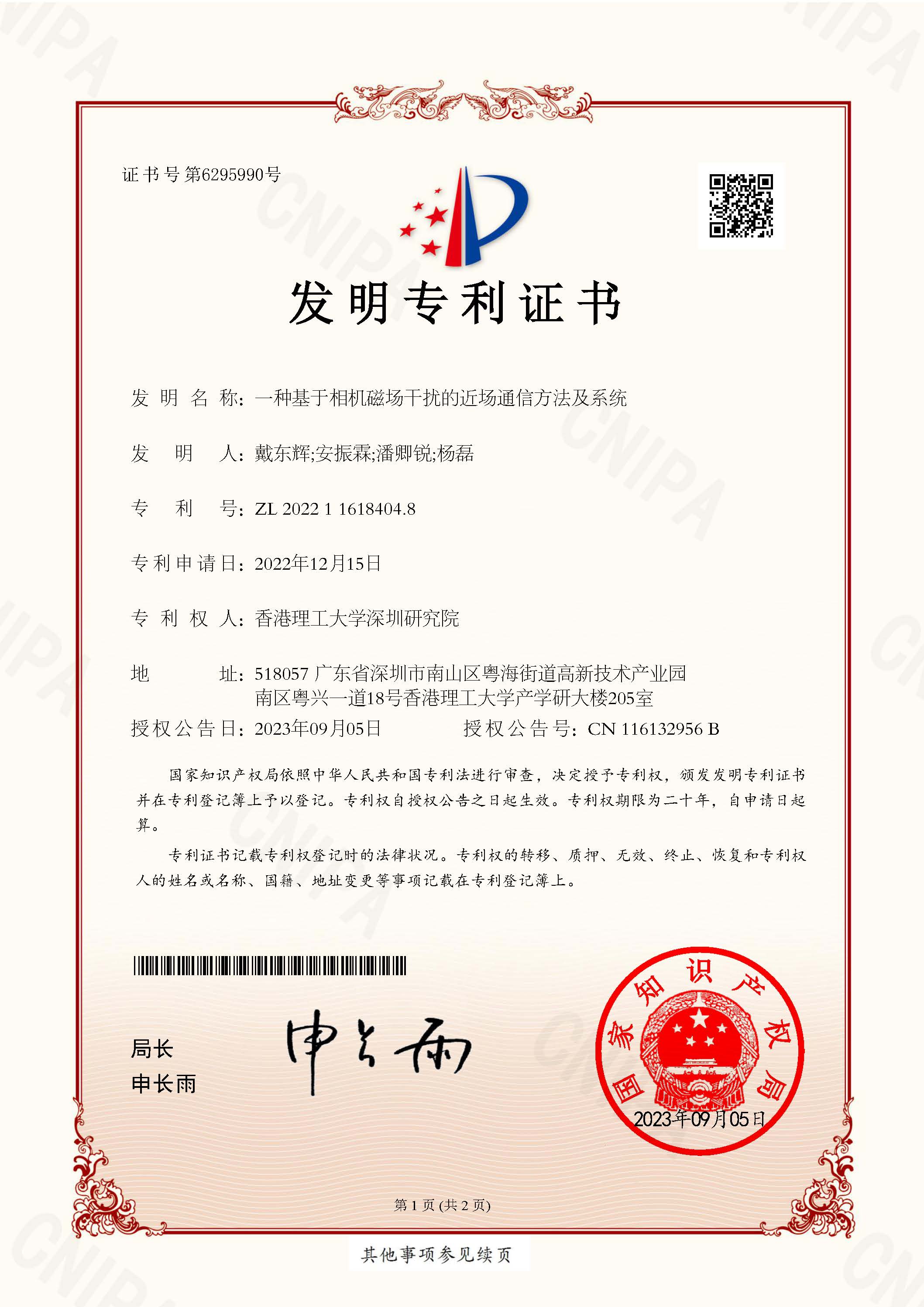

专利证书：/UploadFiles/20231008/20231008154957175717.pdf

专利详情：/UploadFiles/20231008/20231008154935023502.pdf
