一种换热器及三相吸收式蓄能系统【中国发明】

一、专利名称及专利号

名称：《一种换热器及三相吸收式蓄能系统》

专利号：ZL202210417958.5

二、应用领域

  本发明涉及蓄能系统技术领域，尤其涉及一种换热器及三相吸收式蓄能系统。

三、专利说明

1、摘要：

本发明公开一种换热器及三相吸收式蓄能系统，所述换热器包括依次串联连接的溶液输入管道、溶液通道单元和溶液输出管道，与所述溶液输入管道连通的水蒸气管道，以及依次串联连接的流体输入管道、换热通道单元和流体输出管道；所述溶液通道单元包括并联连接的多个溶液通道；所述换热通道单元包括并联连接的多个换热通道；每个溶液通道至少与一个换热通道相接触，且溶液通道的横截面积大于换热通道的横截面积。本发明所述换热器采用具有不同横截面积的溶液通道与换热通道，在保证换热流体在换热通道内正常流动的前提下，扩大溶液通道的横截面积，避免溶液析出的晶体阻塞溶液通道，提升了所述换热器的换热效率。

2、背景：

吸收式蓄能技术作为一项蓄能密度高、蓄能时期漏热小的高效节能的蓄能技术，目前已经有一定的发展；三相吸收式蓄能系统具有比气‑液两相吸收式更高的蓄能密度，因此具有更好的应用前景。

目前吸收式蓄能系统使用的换热器具有相接触的溶液通道和换热流体通道，通过溶液通道内的溶液对换热流体通道内的流体进行换热，从而实现换热流体通道内流体的供热或供冷。溶液通道和换热流体通道多采用横截面积相同的通道制作而成，其对换热流体的流动不会产生影响，然而三相吸收式蓄能系统需要让工质对工作在更大的浓度差范围内，其工质对的浓度可超过盐在水中的溶解度，该工况下溶液中会析出晶体，带晶体的蓄能工质对在溶液通道内流动时，会造成溶液通道的阻塞，从而导致换热器换热效率低下。

四、相关文件下载

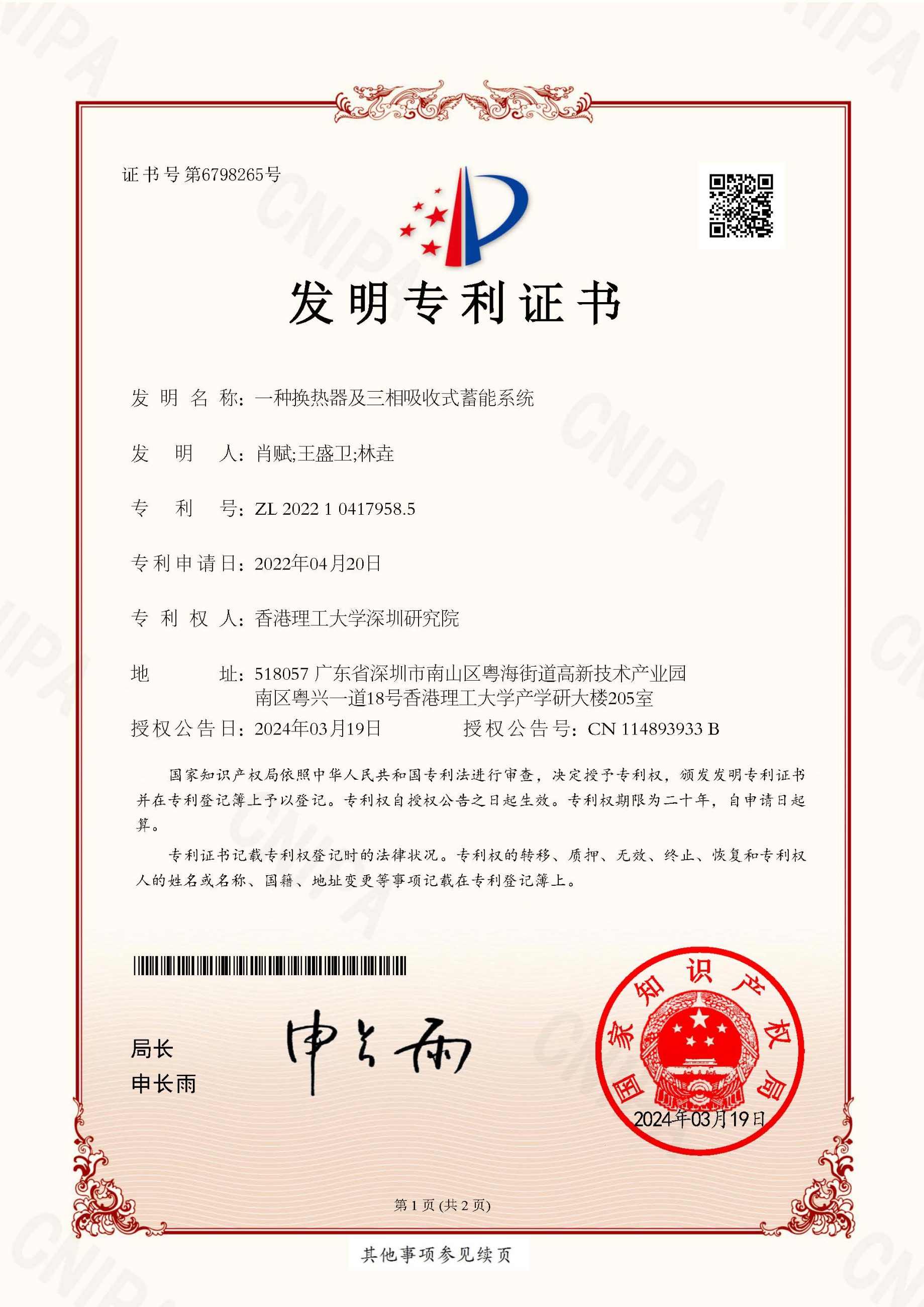

专利证书：11-2022104179585-发明专利证书.pdf

专利详情：11-2022104179585专利详情.pdf
