一种高动态范围复杂曲面测量方法、系统及存储介质【中国发明】
2024-11-13
一、专利名称及专利号
名称：《一种高动态范围复杂曲面测量方法、系统及存储介质》
专利号：ZL202111016903.5
二、应用领域
本发明涉及测量技术领域，尤其涉及的是一种高动态范围复杂曲面测量方法、系统及存储介质。
三、专利说明
1、摘要：
本发明公开了一种高动态范围复杂曲面测量方法、系统及存储介质，方法应用于多传感器测量仪，多传感器测量仪包括若干位置传感器和视觉传感器，通过将被测物体的表面分为若干局部区域，从若干传感器中确定每一局部区域的目标位置传感器；根据目标位置传感器对每一局部区域进行点云检测，得到被测物体的表面的点云数据；对视觉传感器进行调节，根据调节后的视觉传感器对每一局部区域的表面形貌进行测量，得到被测物体的表面形貌信息。本发明通过对被测物体的表面进行分区域处理，根据每个区域的特征选择多传感器测量仪中不同的传感器进行测量，实现了对工件表面的精密测量，解决了目前采用多传感器测量仪对工件形貌进行检测，精度范围不高的问题。
2、背景：
高动态范围复杂曲面是一种具有多尺度特征的不规则非旋转对称曲面，一般难以用统一的数学方程来描述。到目前为止，还没有完善的测量和评估方法。多传感器测量技术被认为是测量高动态范围多尺度曲面的有效方法。其原理是将多个传感器集成到同一个测量系统中。然而目前多传感器方案一般应用于粗加工过程中的工件形貌检测，精度范围不高。
四、相关文件下载

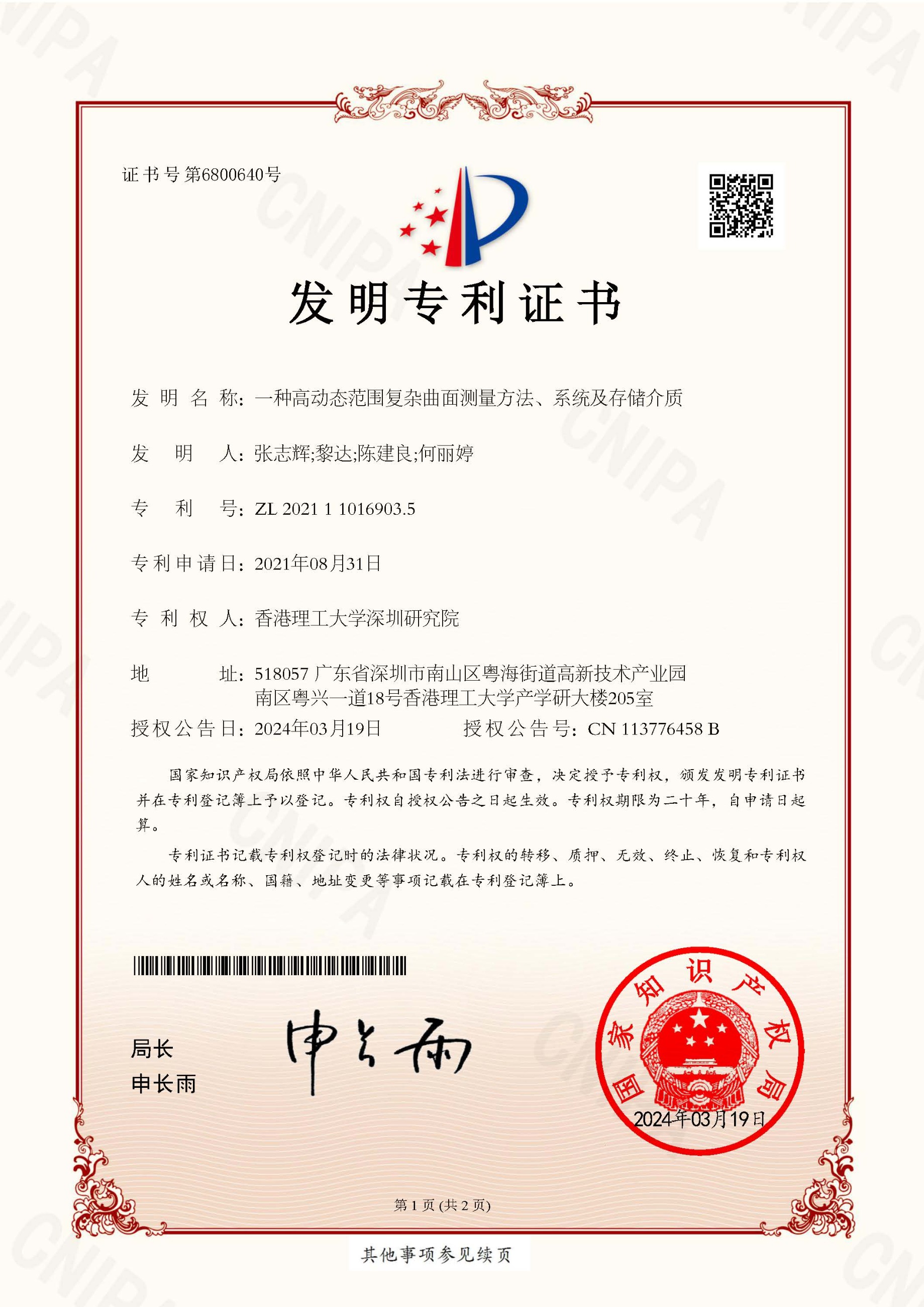

专利证书：
10-2021110169035-发明专利证书.pdf
