微纳光纤微型实验结构及其制作方法和测量仪【中国发明】

一、专利名称及专利号

名称：《微纳光纤微型实验结构及其制作方法和测量仪》

专利号：ZL 201410241197 .8

二、应用领域

本发明涉及微纳光纤的技术领域，尤其涉及微纳光纤微型实验结构及其制作方法和测量仪。

三、专利说明

1、摘要：

本发明涉及微纳光纤的技术领域，公开了微纳光纤微型实验结构及其制作方法和测量仪，微型实验结构包括单模光纤以及毛细玻璃直管，毛细玻璃直管的两端分别具有端口；单模光纤的中间部位具有拉制的微纳光纤，单模光纤穿设在毛细玻璃直管中，且与毛细玻璃直管固定连接，整个微纳光纤置于毛细玻璃直管内，且呈悬空布置。微纳光纤整个置于毛细玻璃直管内，且悬空布置，在毛细玻璃直管的保护下，保护微纳光纤不会受污染，避免外界的灰尘及水蒸气等接触微纳光纤，不会影响微纳光纤的光学性质，其光学性能不会随着时间快速的消退，易于进行进一步加工，实现微纳光纤的长期，稳定的实际应用，并且易于与其它光纤器件兼容。

2、背景：

微纳光纤以其在微纳光子系统中的巨大潜在应用，受到了越来越多的关注。伴随着光子器件微型化及集成化的发展趋势，各种不同的基于微纳光纤的电子器件已经出现，而且，由于微纳光纤较强的倏逝场，使其具有与外界较强的相互作用，更能感知外界环境的变化，从而，微纳光纤广泛用于实现多种类型的微纳光纤化学、生物及环境传感器。

然而，当微纳光纤表面吸附灰尘粒子后，则造成微纳光纤表面光散射，以及水蒸气造成微纳光纤的表面裂痕，这些因素的影响，使得微纳光纤的光学性能会随时间很快的消褪，表现在光谱上是引入了不能恢复的损耗。

现有技术中，采用在微纳光纤的光纤表面上进行涂覆，以达到保护光纤的作用，但是该操作方式，要么改变微纳光纤的光学性质，要么机械性能比较差，而且，对微纳光纤进行涂覆操作本身就很有难度，难以操作。

四、相关文件下载

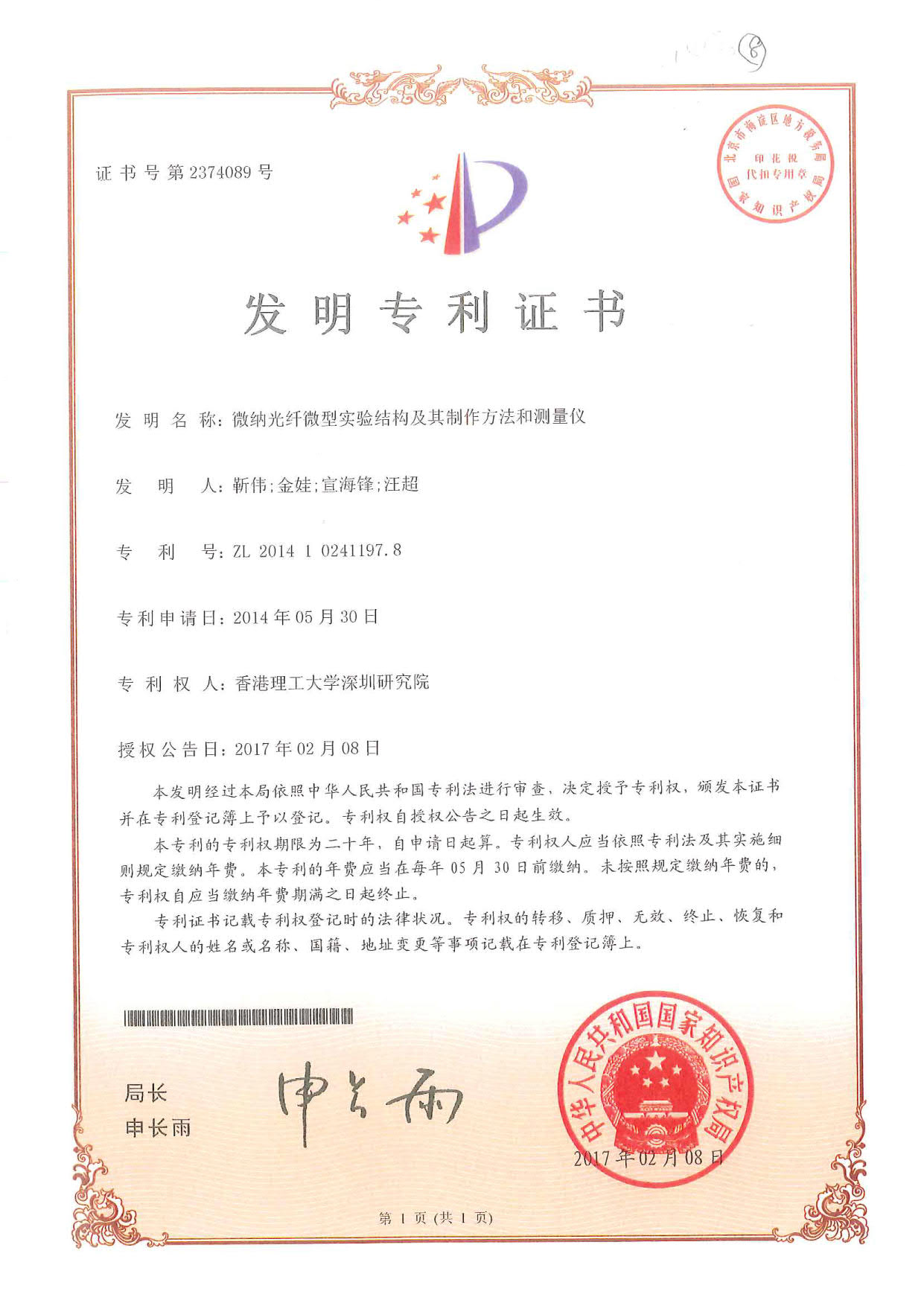

专利证书：/UploadFiles/20231110/20231110101396909690.pdf

专利详情：/UploadFiles/20220623/20220623152480408040.pdf
