基于三维超声成像的二维阵列超声换能器及其制备方法【中国发明】

一、专利名称及专利号

名称：《基于三维超声成像的二维阵列超声换能器及其制备方法》

专利号：ZL 201410617359 .3

二、应用领域

本发明涉及医用超声成像的技术领域，尤其涉及基于三维超声成像的二维阵列超声换能器及其制备方法。

三、专利说明

1、摘要：

本发明涉及三维超声成像的技术领域，公开了基于三维超声成像的二维阵列超声换能器及其制备方法，二维阵列超声换能器包括绝缘树脂框架、导电背衬板、压电片以及印刷电路板，绝缘树脂框架中具有NxN个填充导电胶的空心通道；导电背衬板设于绝缘树脂框架上；压电片置于导电背衬板上，其中具有NxN个压电阵元；印刷电路板上设有NxN个分别对应置于NxN个所述空心通道中的阵列排针。通过导电胶，将压电阵元与阵列排针电性连接，解决二维阵列超声换能器的阵元复杂的接线工艺，降低制备成本，同时，在接线过程中，由于各压电阵元之间间距过小，避免出现短路的问题；另外，导电背衬板可以吸收压电片背面的无用声波，大大提高二维阵列超声换能器的品质。

2、背景：

实时三维超声成像技术是当今医疗成像诊断重要的手段之一，这项技术能提高扫描帧频及达到高品质的成像要求，与传统的单阵元和一维阵列超声换能器相比，二维阵列相控阵系统是解决超声实时三维成像的有效手段，它能在两个方向上聚焦，检测空间分辨率大大提高，而且数据采集过程迅速、稳定，不需要移动及旋转超声换能器即可自由的偏转和聚焦实现三维成像，如果时间被计算入另一个维度，则是生成四维影像。

由于基于三维超声成像的二维阵列超声换能器的阵元数目庞大，并且每个阵元需要独立接线，才可以产生独立脉冲信号，而其单阵元尺寸较小，因此，在实际制备过程中，二维阵列超声换能器的阵元接线比较困难，其接线工艺复杂，导致制备费用较高。

目前，只有少数的公司(如西门子、飞利浦)能够生产二维阵列超声换能器。另外，随着目前医疗的发展，对三维超声成像技术的应用会越来越广泛，因此对二维阵列超声换能器的需求会越来越大，目前的制备技术并不能满足实际需求。

四、相关文件下载

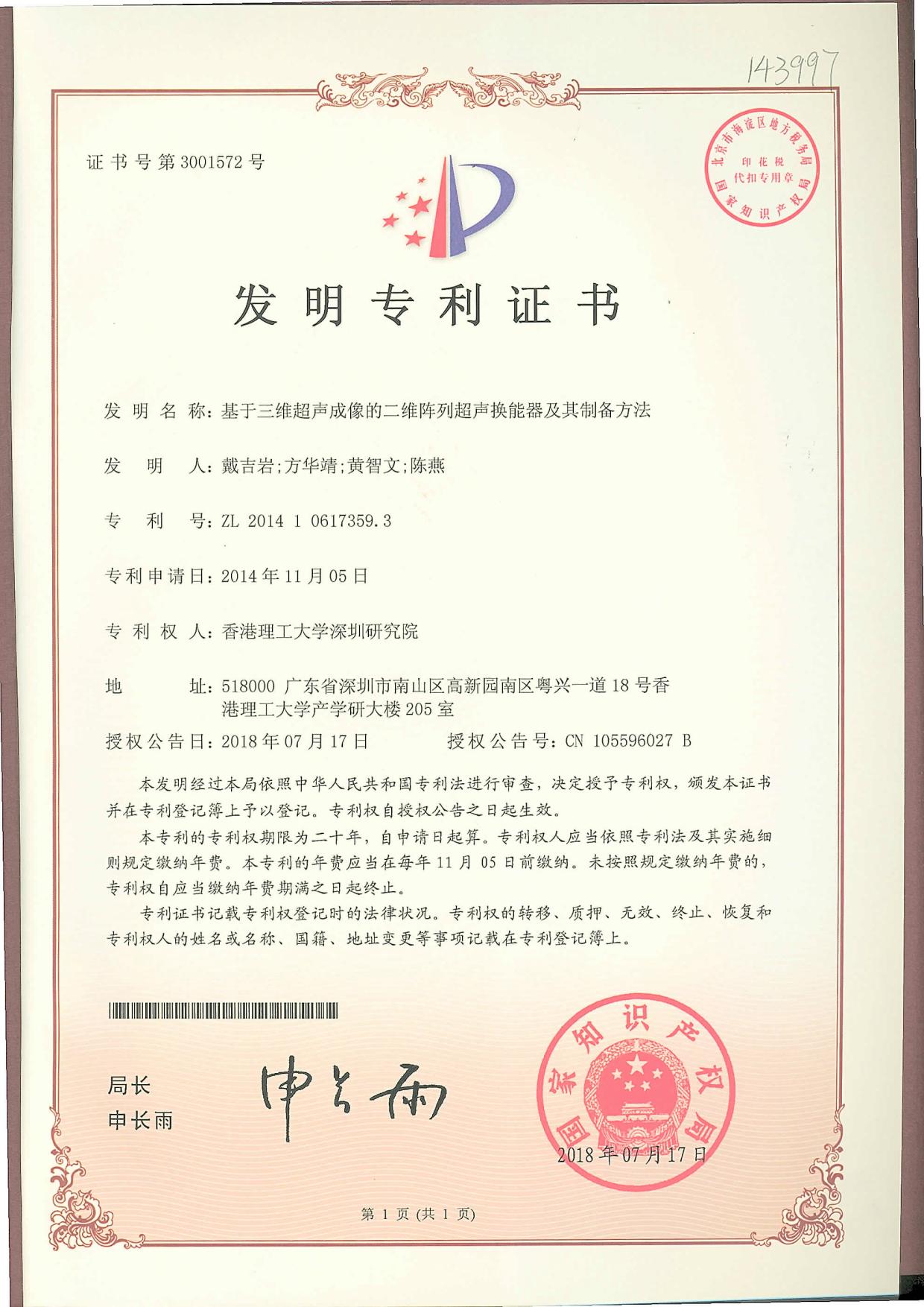

专利证书：/UploadFiles/20220624/20220624110926852685.pdf
