一种微透镜【中国发明】

一、专利名称及专利号

名称：《一种微透镜》

专利号：ZL202211263574.9

二、应用领域

本发明属于光学成像领域，特别涉及一种微透镜。

三、专利说明

1、摘要：

本发明公开了一种微透镜，所述微透镜连接光纤，所述微透镜呈圆锥型，所述圆锥的侧面母线为直线，所述圆锥具有轴线，所述侧面母线与所述轴线之间的夹角为半顶角 ɵ ，所述圆锥具有底面，从所述圆锥的底面至所述圆锥的顶点所述圆锥的横截面尺寸连续减小，所述半顶角 ɵ 为35°~45°。 本发明提高了光纤传递的有效信息量。

2、背景：

光纤作为一种光导材料，具有可弯折的特性。因此利用光纤阵列实现平面或曲面成像具有独特的优势。由于石英光纤抗弯性较差，即容易被折断，因此光纤成像更青睐于塑料光纤。但是塑料光纤的数值孔径通常为0.5，对应的接收角则为60°。该接收角较大，因此在光纤阵列成像时会导致相邻光纤传导的光信息重复过多，有效信息量减少。而在光纤端面处增加微透镜则是降低接收角的有效方法。

已有的文献虽然对光纤端面的微透镜有所提及（等。一种重叠型中国,CN113141493A[P].2021‑07‑20。），但提及到的微透镜形状由其表面张力决定，通常为半球型，并未对该形状的合理性进行过验证，也并未设计过最优尺寸。

四、相关文件下载

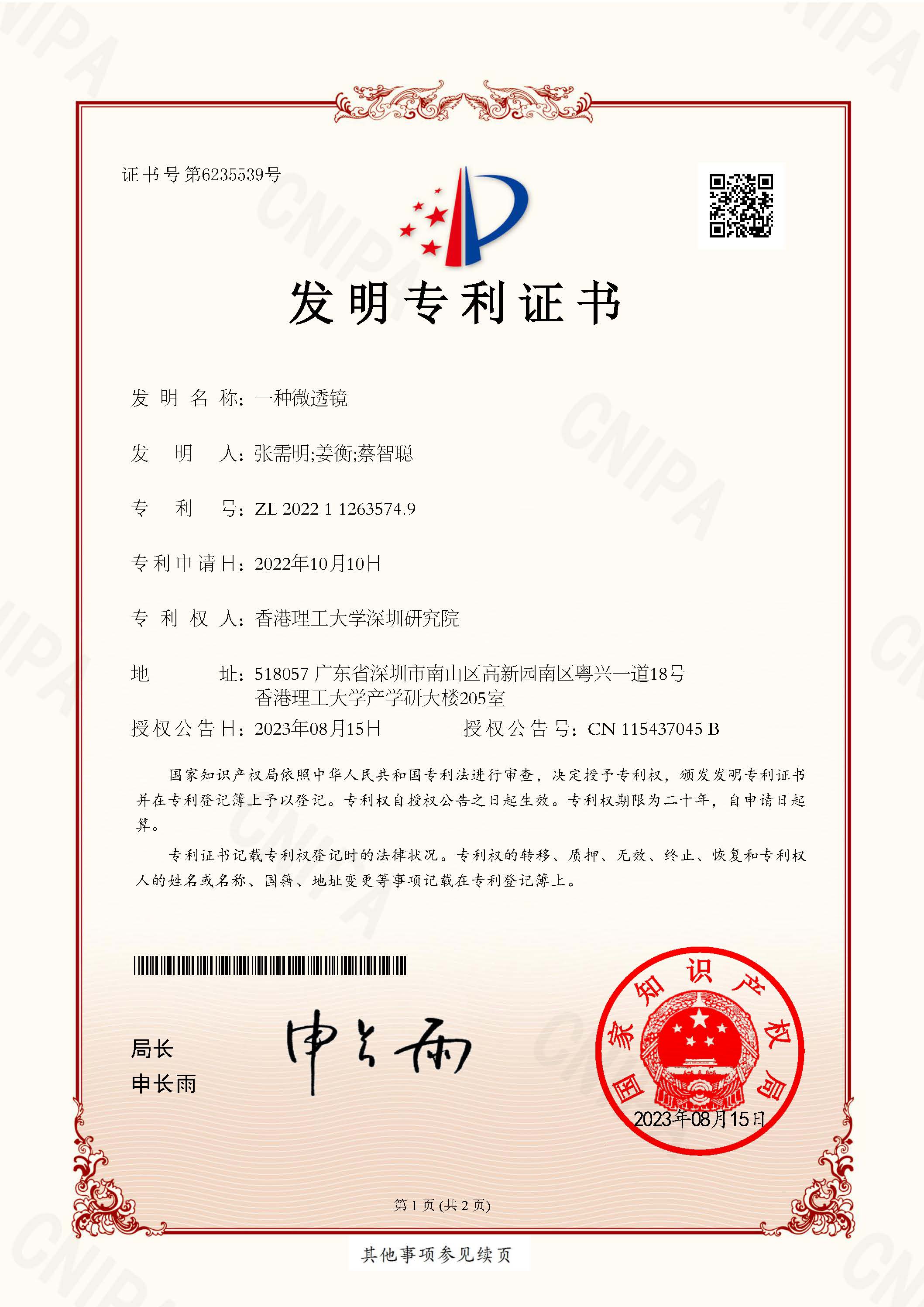

专利证书：/UploadFiles/20231008/20231008151070197019.pdf
