一种扫频光频梳相干层析成像虚像消除方法【中国发明】

一、专利名称及专利号

名称：《一种扫频光频梳相干层析成像虚像消除方法》

专利号：ZL202011433437.6

二、应用领域

本发明涉及虚像消除技术领域，尤其涉及的是一种扫频光频梳相干层析成像虚像消除方法。

三、专利说明

1、摘要：

本发明公开了一种扫频光频梳相干层析成像虚像消除方法，包括步骤：相干层析成像系统采用至少两组扫频频率梳对目标样品进行成像，得到各扫频频率梳各自分别对应的点扩展函数；各组扫频频率梳的频率间隔不相同；再进行处理，得到处理的点扩展函数；处理的点扩展函数中目标样品的虚像位置的点扩展函数值为零；根据处理的点扩展函数，确定目标样品的实像位置。由于本发明采用至少两组不同频率间隔的扫频频率梳并应用于相干层析成像系统，得到各扫频频率梳各自分别对应的点扩展函数，并进行处理，使得处理的点扩展函数中目标样品的虚像位置的点扩展函数值为零，从而确定目标样品的实像位置，解决现有技术中存在虚像而无法准确获得图像真实位置的问题。

2、背景：

相干层析成像技术(OCT)是基于迈克尔逊干涉仪的低相干干涉技术，通过平衡探测生物组织的背向反射光、数据处理恢复出生物组织的层次结构信息。扫频相干层析成像 (扫频OCT)技术采用高速的扫频光源和平衡探测器获取时间分辨的干涉谱信息。由于参考光和样品光之间存在不同的光程延迟会产生周期性频率调制的干涉信号，频率调制的周期与两臂的光程延迟成反比，即两臂光程延迟越大，调制频率的周期越小，拍频差越大。因此，扫频OCT的探测范围除了受限于扫频激光器的相干长度外，还与探测器的带宽成正比，超长距离的探测需要超高速的平衡探测器。扫频激光光源实现扫频频率梳应用到OCT中可以将一个大探测范围内的数据折叠到一个小的成像区域，有效降低OCT测量的数据量，同时还能用低速的平衡探测器实现超长距离的测量。目前报道的用梳状滤波器实现频域均匀离散化的扫频频率梳，在OCT系统中由于周期折叠虚像的存在导致无法恢复图像的真实位置。

因此，现有技术还有待于改进和发展。

四、相关文件下载

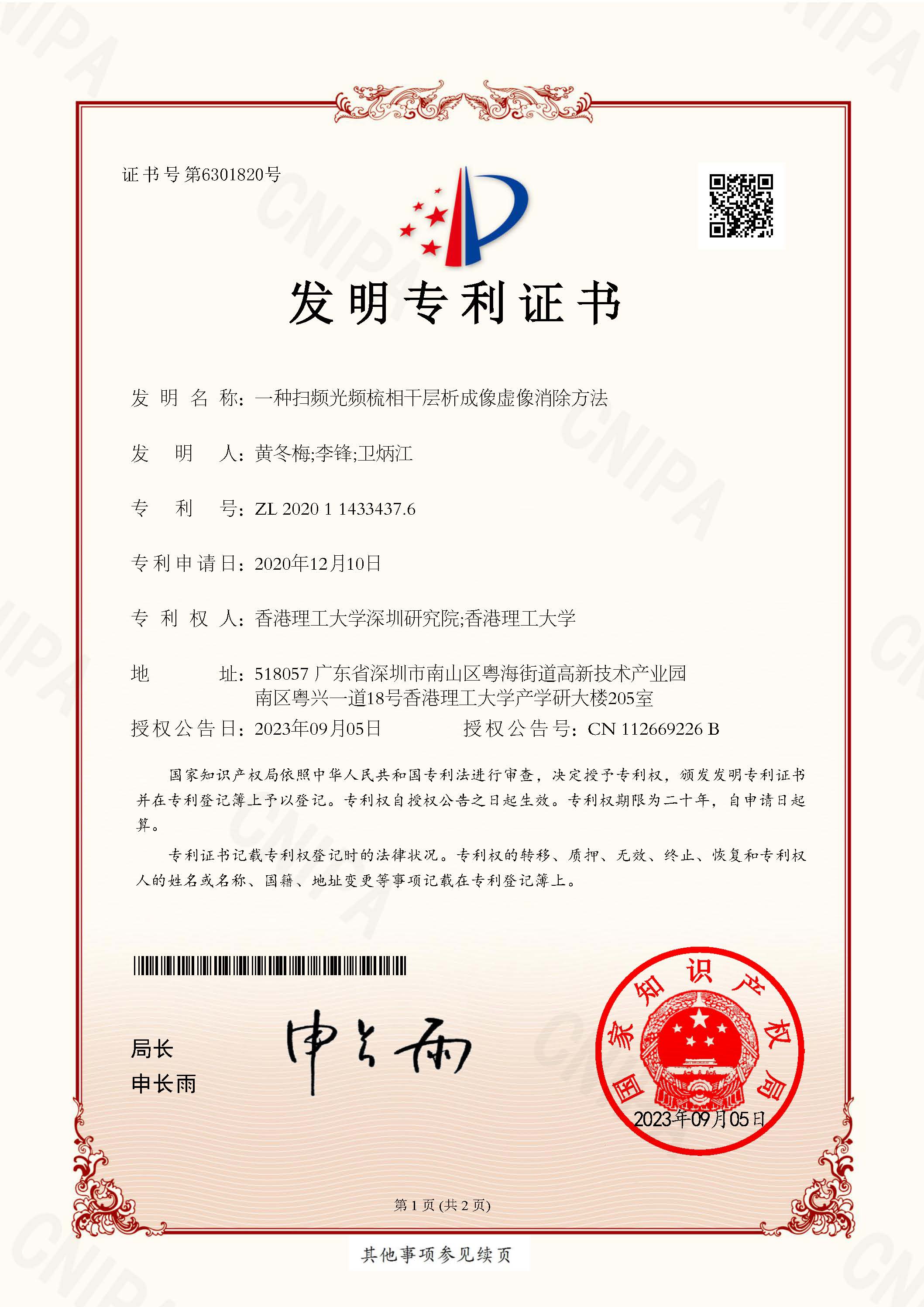

专利证书：/UploadFiles/20231008/20231008154124262426.pdf

专利详情：/UploadFiles/20231008/20231008154161596159.pdf
