一种气体浓度传感器和气体浓度检测装置【中国发明】

一、专利名称及专利号

名称：《一种气体浓度传感器和气体浓度检测装置》

专利号：ZL202010207453.7

二、应用领域

 本发明涉及气体测量传感装置技术领域，具体涉及一种气体浓度传感器和气体浓
度检测装置。

三、专利说明

1、摘要：

本申请适用于气体测量传感装置技术领域，提供了一种气体浓度传感器和气体浓度检测装置，气体浓度传感器包括依次设置的第一光纤、空芯光子晶体光纤和第二光纤，空芯光子晶体光纤呈空心的管状结构，且空芯光子晶体光纤的管状结构内部形成声学谐振腔，探测光和泵浦光均从第一光纤远离空芯光子晶体光纤的一端入射。实现了光声光谱学传感器探头的小型化，能够适用于微量气体、微小空间等情形下的测量；只需要延长光纤即可进行远距离测量；光声声波信息充斥在整个声学谐振腔中，通过检测探测光在声学谐振腔中的相位差检测光声信息，提高了对声学谐振腔中的声波信息的利用率；同时还能够避免引入麦克风造成的声学谐振腔品质因数的降低。

2、背景：

  气体成分或者浓度的探测对于环境气候监测、工业农业生产，以及医学诊断等领域有着非常重要的意义。随着激光技术、弱信号检测技术的发展，光声光谱技术逐渐进入大众视野，光声光谱技术是一种无背景噪音的探测气体浓度的方式，具备灵敏度高和选择性强的优点。
 传统方案中，基于光声光谱学的气体浓度传感器的声学谐振腔设置于自由空间中，通过一光纤准直器将探测光耦合至圆柱形的声学谐振腔内。这样的光声光谱学气体浓度传感器受光纤准直器以及麦克风尺寸的限制，声学谐振腔的尺寸较大，在特殊的需要微型探测器的场景中，上述方法难以满足传感器小型化要求。

四、相关文件下载

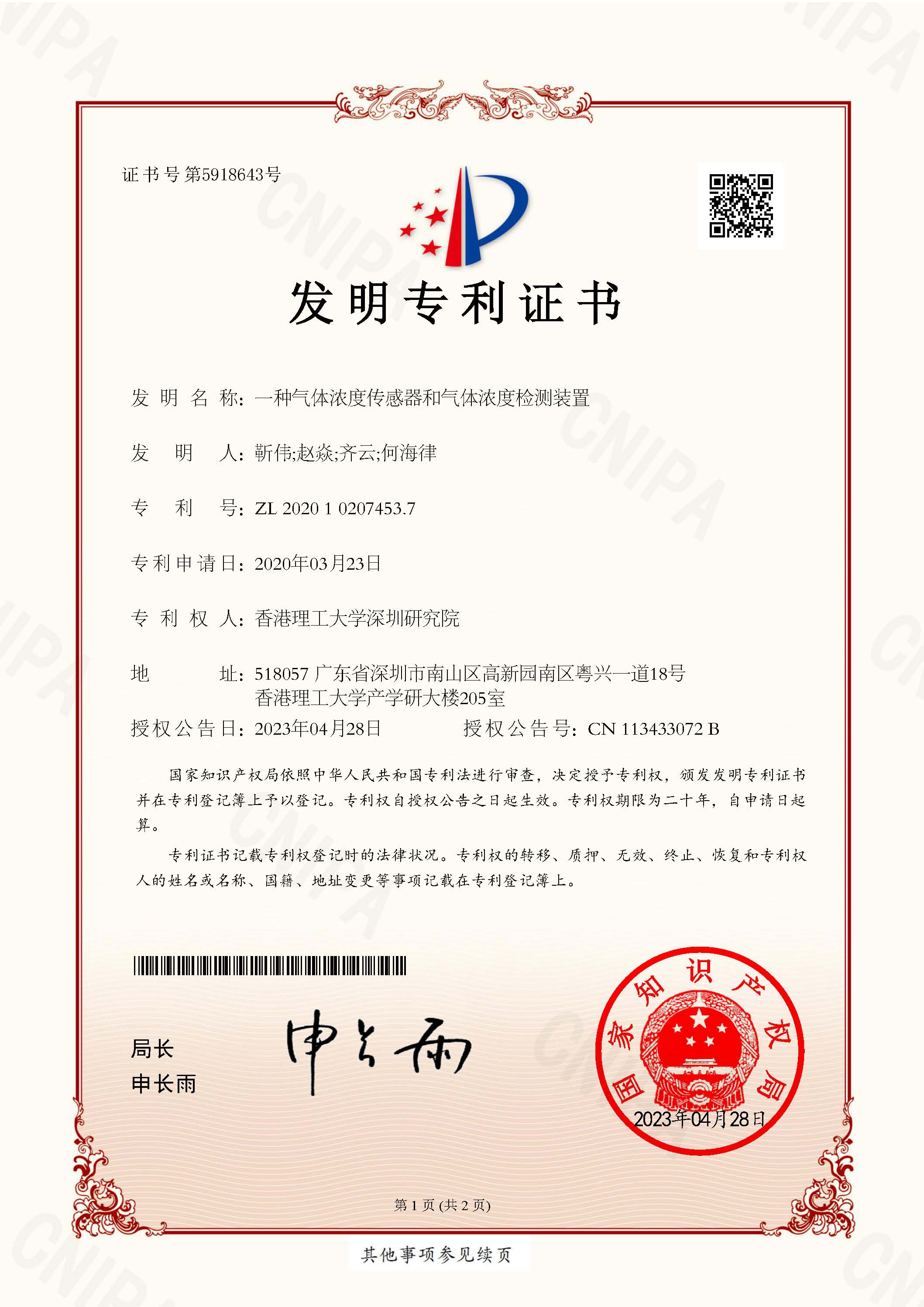

专利证书：/UploadFiles/20231027/20231027165582248224.pdf

专利详情：/UploadFiles/20231027/20231027165564886488.pdf
