应用六角筒型连接件连接的预制混凝土夹心板、建筑物【实用新型】

一、专利名称及专利号

名称：《应用六角筒型连接件连接的预制混凝土夹心板、建筑物》

专利号：ZL 201621037976 .7

二、应用领域

本实用新型涉及建筑设计技术领域，具体地，涉及一种应用六角筒型连接件连接的预制混凝土夹心板、建筑物。

三、专利说明

1、摘要：

本实用新型提供了一种应用六角筒型连接件连接的预制混凝土夹心板、建筑物。该应用六角筒型连接件连接的预制混凝土夹心板包括依次层叠的第一混凝土叶板、中间保温板和第二混凝土叶板，以及还包括多个六角筒型连接件，中间保温板上开有与多个六角筒型连接件一一对应的多个通孔，六角筒型连接件的第一端位于第一混凝土叶板内，六角筒型连接件的第二端位于第二混凝土叶板内；多个钢筋，相邻两个六角筒型连接件之间的端部均通过钢筋连接，多个钢筋呈网状设置。应用本实用新型的技术方案可以解决现有技术中连接件的综合抗剪能力差而无法满足预制混凝土夹心板的抗剪能力要求的问题。

2、背景：

传统的建筑墙板及楼板通常以钢筋混凝土实心板为主，但由于其隔热性能较差，采用钢筋混凝土实心板的建筑通常会损失较大的能耗。为了提高建筑的保温效果，预制混凝土夹心板应运而生。预制混凝土夹心板主要由两侧的混凝土叶板、中间的保温板以及连接两侧混凝土叶板的连接件构成。预制混凝土夹心板在工程中的大量运用很大程度上提高了建筑的节能效率以及材料的利用率。

在预制混凝土夹心板中，连接件作为连接两侧混凝土叶板的关键构件，连接件的剪力传递能力对预制混凝土夹心板的整体工作性能有显著影响。在最初的设计中，通常使用混凝土块体或结构钢筋作为连接件，但这样会产生较大的热桥效应，从而降低板的节能效率。为了解决热桥效应带来的影响，采用导热性能较低的纤维增强树脂材料制作的连接件已经逐渐成为主流趋势。

目前的纤维树脂型连接件主要以棒状、栅格式以及板式为主。其中，棒状连接件抗剪强度与刚度极低，使用棒状连接件的预制混凝土夹心板的整体工作性能较差。栅格式以及板式连接件虽然可以提供较高的抗剪强度与刚度，但仅局限于连接件平面内方向，而在预制混凝土夹心板的整个使用寿命中，连接件需要抵抗各方向的剪力，栅格式以及板式连接件在双向楼板中的抗剪能力明显不足。

综上所述，现有技术中的连接件的综合抗剪能力差而无法满足预制混凝土夹心板的抗剪能力要求。

四、相关文件下载

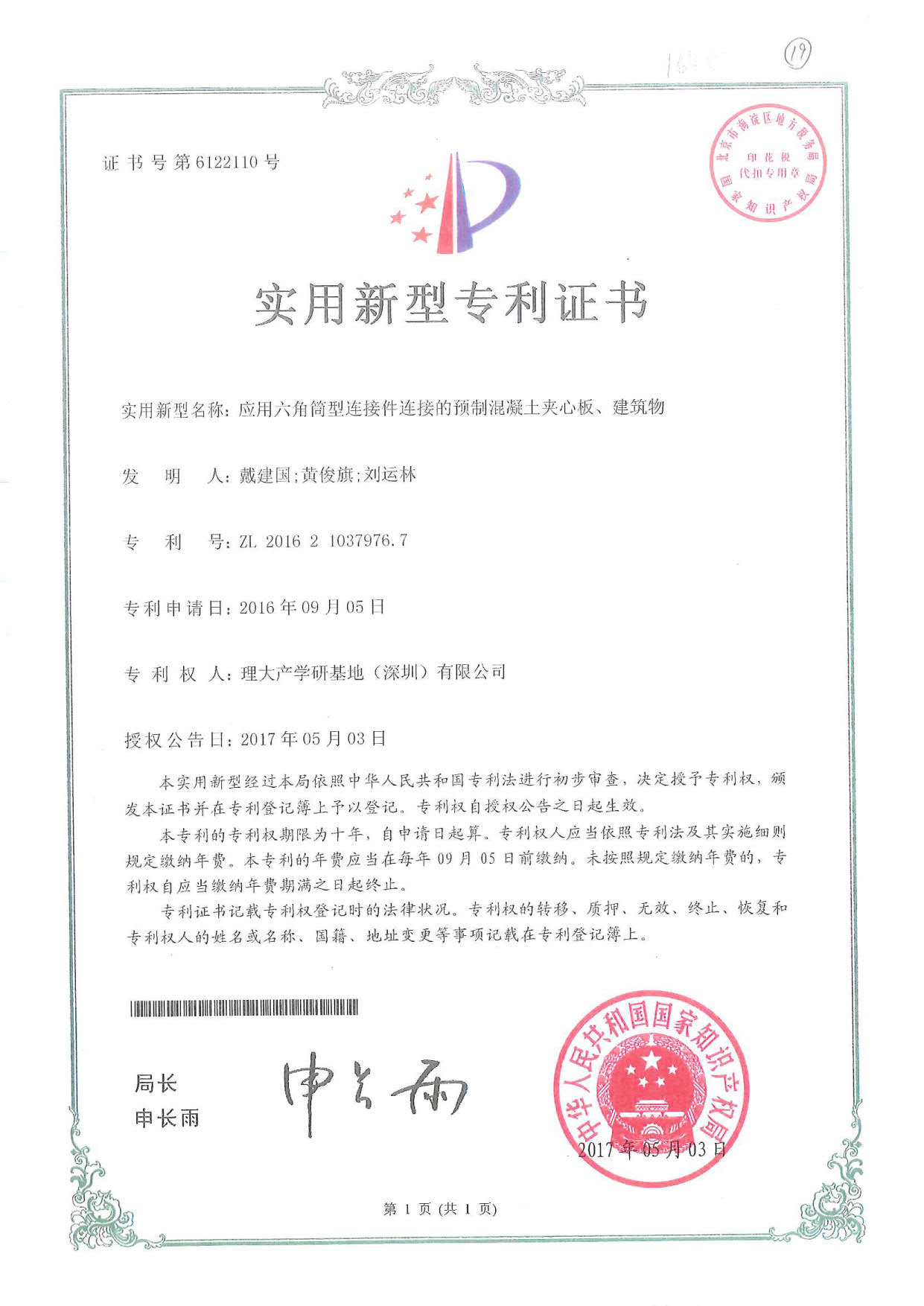

专利证书：/UploadFiles/20231110/20231110100118441844.pdf

专利详情：/UploadFiles/20220623/20220623152790549054.pdf
