空气调控系统【实用新型】

一、专利名称及专利号

名称：《空气调控系统》

专利号：ZL 201922499030 .2

二、应用领域

本申请涉及盐溶液除湿的技术领域，尤其提供空气调控系统。

三、专利说明

1、摘要：

本申请提供了空气调控系统，包括：除湿器包括第一套管，第一套管中设有第一流道；再生器包括第二套管，第二套管中设有第二流道；溶液泵；及流体循环换热模块，溶液泵、第一流道和第二流道相互连通。通过在除湿器和再生器中分别设有套管，盐溶液流通在第一流道，而进入第一内管中的冷流体，吸取盐溶液中热量，保证盐溶液吸水能力，实现空气的冷却、除湿，而吸水后的盐溶液流入第二流道中，而热流体可对吸水后的盐溶液加热，使得盐溶液中的水发散至空气中，实现对空气的加热、加湿。在除湿器和再生器中，盐溶液都没有直接与空气接触，解决了液滴夹带问题，且该系统的余热和蒸发冷量全部被应用，提高了系统的性能系数。

2、背景：

盐溶液吸收除湿技术作为一项节能而高效的除湿技术，目前已经得到一定的发展和应用。但是盐溶液吸收除湿技术目前还存在一项固有缺点：液滴夹带问题或所谓飞沫问题。其原因是，除湿空气会夹带液滴中的盐分，形成类似海风中的盐雾，带来居室、家具的腐蚀，对人体健康也有不良影响。

近年来人们提出采用一种中空纤维膜来解决液滴夹带问题，同时实现空气的液体除湿，以代替传统的吸收器与再生器。所采用的膜是一种高效选择性透湿膜，并将这种膜做成中空纤维的形式，填入壳体，构成除湿器或再生器。但是现存的膜式液体除湿方法依然存在严重缺陷：它是绝热型液体除湿过程。溶液在膜管中吸收水蒸气后，由于吸收放热，且没法排走，导致溶液的温度上升，而溶液的温度上升后，其吸收水蒸气的能力急剧下降，导致除湿能力下降，严重影响系统性能。

四、相关文件下载

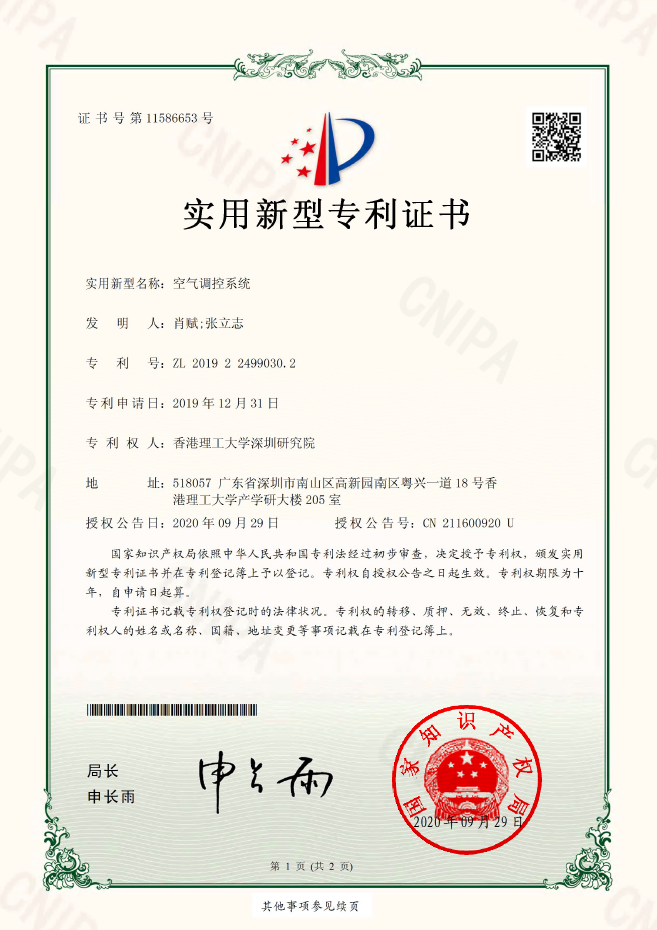

专利证书：/UploadFiles/20220624/20220624092952215221.pdf

专利详情：/UploadFiles/20220624/20220624092964836483.pdf
