针对待加工表面结构的变角度切削方法【中国发明】

一、专利名称及专利号

名称：《针对待加工表面结构的变角度切削方法》

专利号：ZL 201711053971 .2

二、应用领域

本发明属于机械加工设备技术领域，更具体地说，是涉及一种针对待加工表面结构的变角度切削方法。

三、专利说明

1、摘要：

本发明提供了一种针对待加工表面结构的变角度切削方法。该针对待加工表面结构的变角度切削方法包括以下步骤：将待加工工件装夹于工件装夹平台上，并对切削刀具相对于装夹完成的待加工工件进行对刀操作；启动数控控制系统以控制切削刀具在切削加工过程中的走刀轨迹和进给量；在切削加工过程中，数控控制系统根据待加工工件的待加工曲面控制各个伸缩支撑杆之间的伸缩长度，各个伸缩支撑杆伸缩配合以调整切削刀具在切削加工过程中的刀具姿态。应用技术方案提供的针对待加工表面结构的变角度切削方法能够解决现有技术中存在的车床中刀具姿态无法调整以适应加工表面的曲线变化的技术问题。

2、背景：

机床技术是获得高质量的微结构表面、复杂自由曲面加工的关键技术。然而，现有的机床技术在加工工件表面的过程中还存在以下问题：

1)在加工过程中，机床中切削刀具1的姿态无法调整。当加工某些特殊结构或自由曲面时，切削刀具1与待加工工件2的加工表面之间发生干涉，限制了精密机床的制造能力。例如，在加工自由曲面时，如果切削刀具1姿态无法调整，切削刀具1的后刀侧将会破坏已加工的表面。刀具姿态不同于刀具几何参数，不同的刀具姿态对切削特性 ,表面生成质量的影响尚不明确。明确刀具姿态对切削力和表面生成的研究，将有助于进一步理解切削机理并为切削刀具1的进给路径的优化提供重要参考。

2)当刀具在加工时，刀具会出现磨损，切削刃与工件接触的一小段会出现因磨损而造成的波罗纹，这些波罗纹会降低表面的加工质量，而切削刃上未与工件表面接触的地方并不会出现磨损，因而未与工件表面接触的刀刃部分可以继续用来切削。此时，在现有技术的机床中的刀具，则需要进行人工调整刀具的安装角度并进行重新对刀，费时费力。

四、相关文件下载

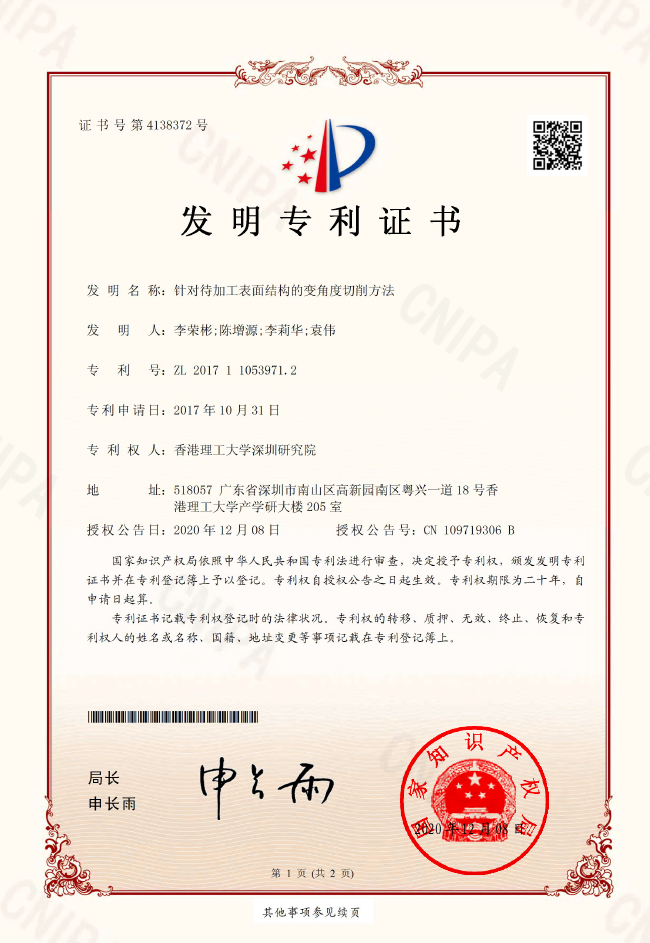

专利证书：/UploadFiles/20220624/20220624095190519051.pdf

专利详情：/UploadFiles/20220624/20220624095175497549.pdf
