基于X型结构的多自由度非线性被动隔振装置 【香港短期】

一、专利名称及专利号

名称：《基于X型结构的多自由度非线性被动隔振装置》

专利号：HK1235621

二、应用领域

本实用新型涉及隔振装置技术领域，尤其涉及基于X型结构的多自由度非线性被动隔振装置。

三、专利说明

本实用新型涉及隔振装置技术领域，其涉及基于X型结构的多自由度非线性被动隔振装置，包括下基座、上平台及多个隔振单元；各隔振单元包括铰接于下基座的底端连杆组、铰接于上平台的顶端连杆组及连接于底端连杆组与顶端连杆组之间的至少一个中间连杆组，底端连杆组的连杆末端、中间连杆组的连杆末端以及顶端连杆组的连杆末端依次铰接形成连杆末端具有铰接处的X型结构，隔振单元还包括拉伸连接于两个横向分布的铰接处之间的横向拉伸弹性件及拉伸连接于两个纵向分布的铰接处之间的纵向拉伸弹性件。本实用新型具有高承载能力和六个自由度的低共振频率，从而实现被动隔振的低成本、易维护及效果好的优点，极大改善隔振装置的隔振效果和扩展应用范围。

四、相关文件下载

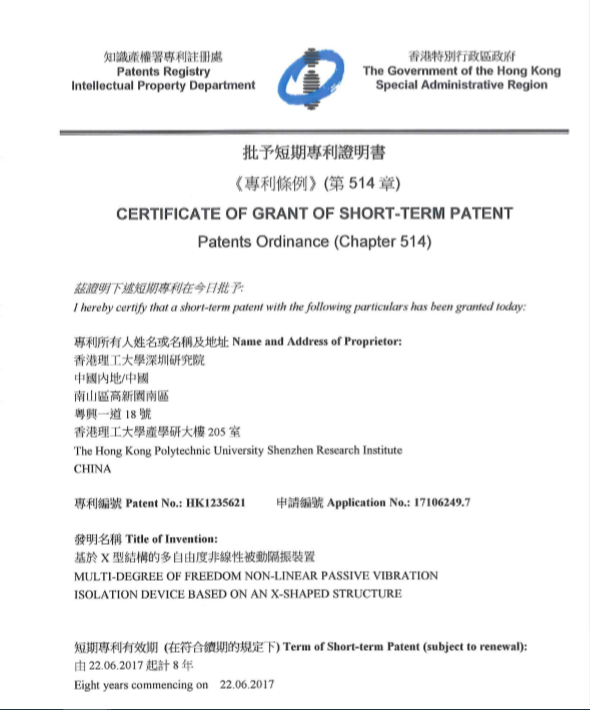

专利证书：/UploadFiles/20231106/2023110611440302302.pdf

专利详情：/UploadFiles/20220623/20220623100744724472.pdf
