逆变器控制方法、逆变器控制装置及电子设备【中国发明】

一、专利名称及专利号

名称：《逆变器控制方法、逆变器控制装置及电子设备》

专利号：ZL 201711419508 .5

二、应用领域

本发明属于逆变器技术领域，尤其涉及一种逆变器控制方法、逆变器控制装置、电子设备及计算机可读存储介质。

三、专利说明

1、摘要：

本发明适用于逆变器技术领域，提供了一种逆变器控制方法、逆变器控制装置、电子设备及计算机可读存储介质，所述逆变器控制方法包括：当逆变器向负载供电时，采集所述逆变器的实际输出电压；基于所述实际输出电压，以及，所述逆变器的额定输出电压，计算所述负载的电压变化率；基于所述负载的电压变化率，确定所述负载当前所需要的电压；基于确定的所述负载当前所需要的电压，调整所述逆变器上电感的输入电压，以使所述逆变器输出所述负载当前所需要的电压。本发明使得逆变器能够抑制负载不稳定所产生的扰动，为负载的正常运行提供可期望的交流电。

2、背景：

逆变器是一种把直流电能转变为交流电能的装置，在我国，通常是把直流电逆变为220V交流电 ，例如，机房中配备的不间断电源(Uninterruptible  Power  System/Uninterruptible  Power  Supply，简称UPS)便是一种常见的逆变器，能够将蓄电池中的直流电转变为220伏50Hz的工频交流电输出。

UPS作为一种常见的停电应急设备，在遇到市电停电时，能够将蓄电池中的直流电逆变为交流电，为机房中的用电设备供电，可以防止用电设备因突然断电而导致的一系列问题，例如，可以防止计算机因突然断电而导致的数据丢失问题。

在实现本发明的过程中，发明人发现现有的逆变器至少存在如下问题：在输入的直流电源不变的情况下，逆变器电感上的输入电压通常也是不变的，使得逆变器输出到负载上的电压可能会由于负载不稳而产生扰动，在一定程度上对负载的正常运行可能会造成影响，例如，当负载为某用电设备时，可能会降低该用电设备的使用寿命。

四、相关文件下载

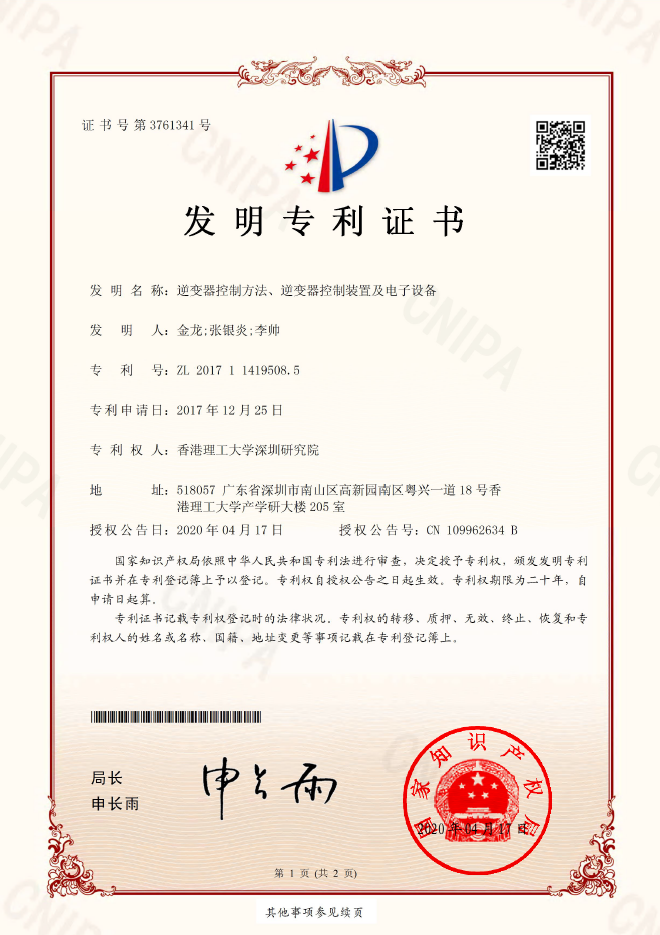

专利证书：/UploadFiles/20220621/20220621115694589458.pdf

专利详情：/UploadFiles/20220621/20220621115665866586.pdf
