一种智能免供电无砟轨道板上拱变形状态监测系统【中国实用新型】

一、专利名称及专利号

名称：《一种种智能免供电无砟轨道板上拱变形状态监测系统》

专利号：ZL202223379680.1

二、应用领域

本实用新型涉及轨道板监测技术领域，尤其涉及的是一种智能免供电无砟轨道板上拱变形状态监测系统。

三、专利说明

1、摘要：

本实用新型公开了一种智能免供电无砟轨道板上拱变形状态监测系统，包括：射频识别读取器，用于发射射频信号；至少两个免电源传感器组件，包括：传感元件，与轨道板连接，并用于采集传感数据；信号调制器，与传感元件连接；微控制器，与信号调制器连接；射频天线模块，与微控制器连接，并用于接收射频信号以转化为电能，以及用于发送传感数据；射频识别读取器还用于接收传感数据。射频识别读取器对免电源传感器组件供电，从而射频识别读取器可以读取传感元件所采集的传感数据，实现对轨道板的上拱变形状态进行监测。与人工监测相比，本申请的智能免供电无砟轨道板上拱变形状态监测系统不仅监测简单，且监测数据的准确性更高，因此监测效果更好。

2、背景：

  随着列车行驶速度的不断提升，覆盖面积的逐步扩大，轨道交通运营安全问题正受到了越来越多的重视。可靠稳定的状态监测技术，可为轨道交通车辆关键部件以及基础设施的安全运行及维护提供有价值的参考，是保障轨道交通安全的有效有段之一。无砟轨道具有高平顺性、高可靠性和少维修性等优点。现有技术中对轨道板拱起变形的监测主要是依靠现场人工检查，靠视觉观察。当轨道板拱起产生离缝时，才能被肉眼识别。受夜间检查环境影响，这种作业费时费力，效果不佳。因此，现有技术还有待于改进和发展。

四、相关文件下载

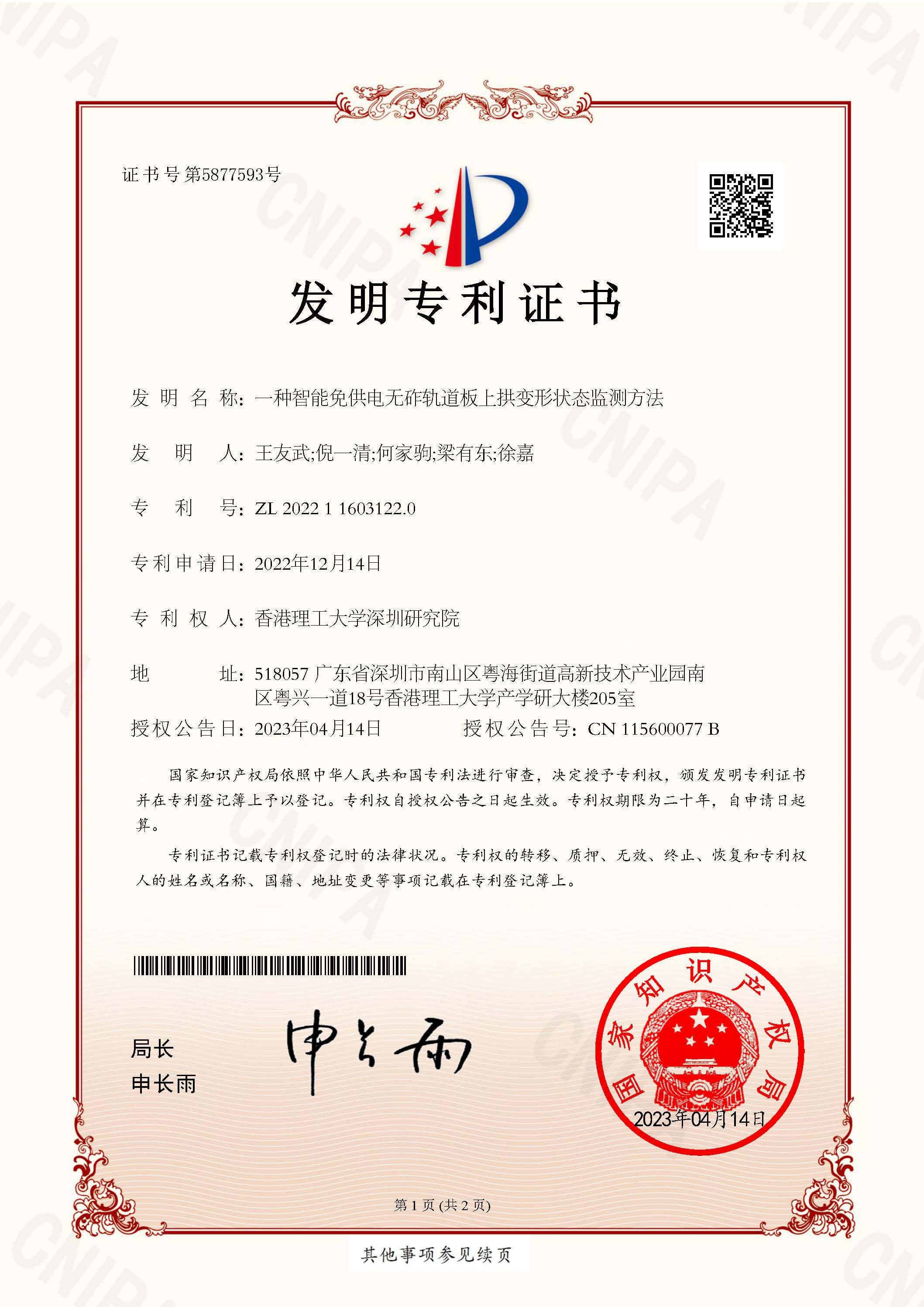

专利证书：/UploadFiles/20231023/20231023111561726172.pdf

专利详情：/UploadFiles/20231023/20231023111591499149.pdf
